Sélection avec Bitzer Software

Étape 1 : Sélectionner un compresseur

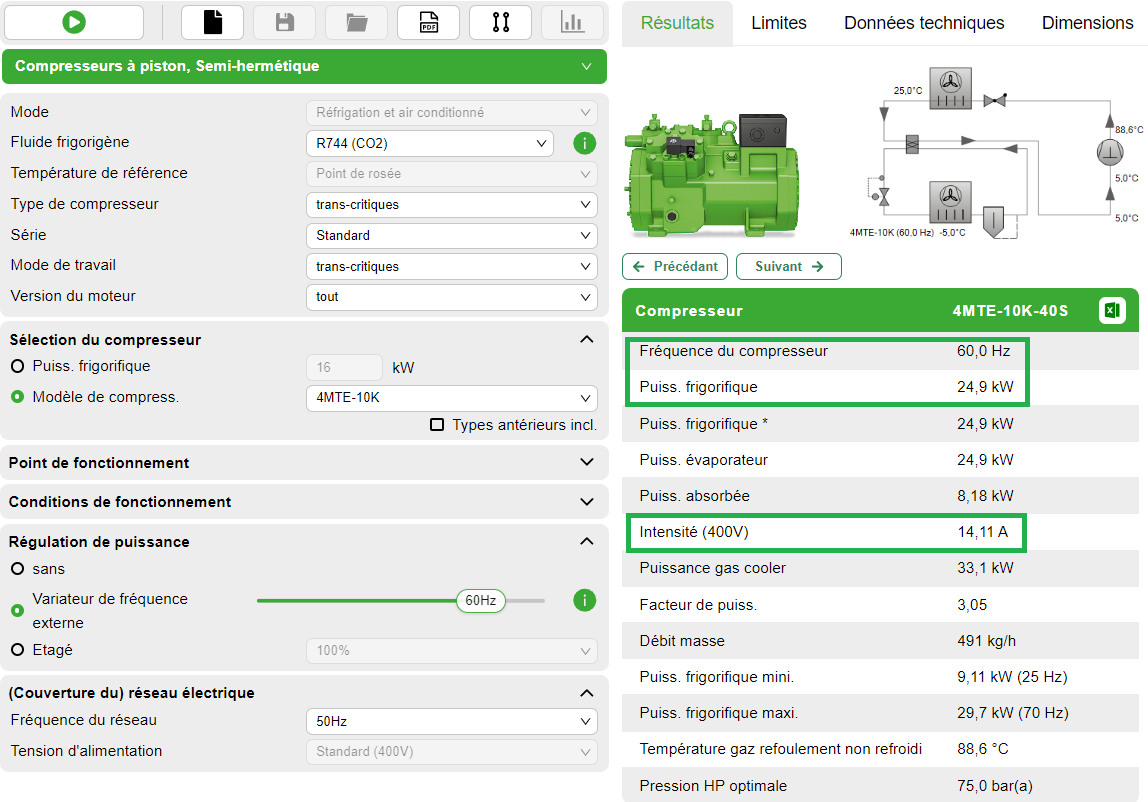

Sélectionner d’abord le fluide frigorigène, la puissance frigorifique et les points de fonctionnement dynamique ainsi que « Variateur de fréquence externe ». Démarrer ensuite le calcul en appuyant sur le bouton . Le logiciel propose deux compresseurs appropriés dans la plage de la fréquence de service maximale avec leurs moteurs standard (Champs d’application). Si l’un de ces compresseurs est sélectionné, le logiciel affiche la fréquence, la puissance frigorifique et le courant absorbé (tension) :

Une augmentation progressive de la fréquence de service (tiroir réglé sur « Variateur de fréquence externe ») permet de déterminer la fréquence de service maximale possible pour la combinaison sélectionnée de compresseur, fluide frigorigène et point de fonctionnement dynamique. Pour le fonctionnement au-dessus de cette fréquence, une version de moteur plus grande (pouvant être sélectionnée dans le menu déroulant « Type de compresseur ») ou un moteur à tension spéciale (Moteurs des compresseurs) est éventuellement disponible. Toutefois, le calcul des moteurs à tension spéciale pour le fonctionnement avec CF n’est pas implémenté dans Bitzer Software et n’est possible que sur demande.

Étape 2a : Sélectionner le convertisseur de fréquences Bitzer Varipack (si disponible)

Sélectionnez l'onglet « Accessoires » dans la barre de menu en haut.

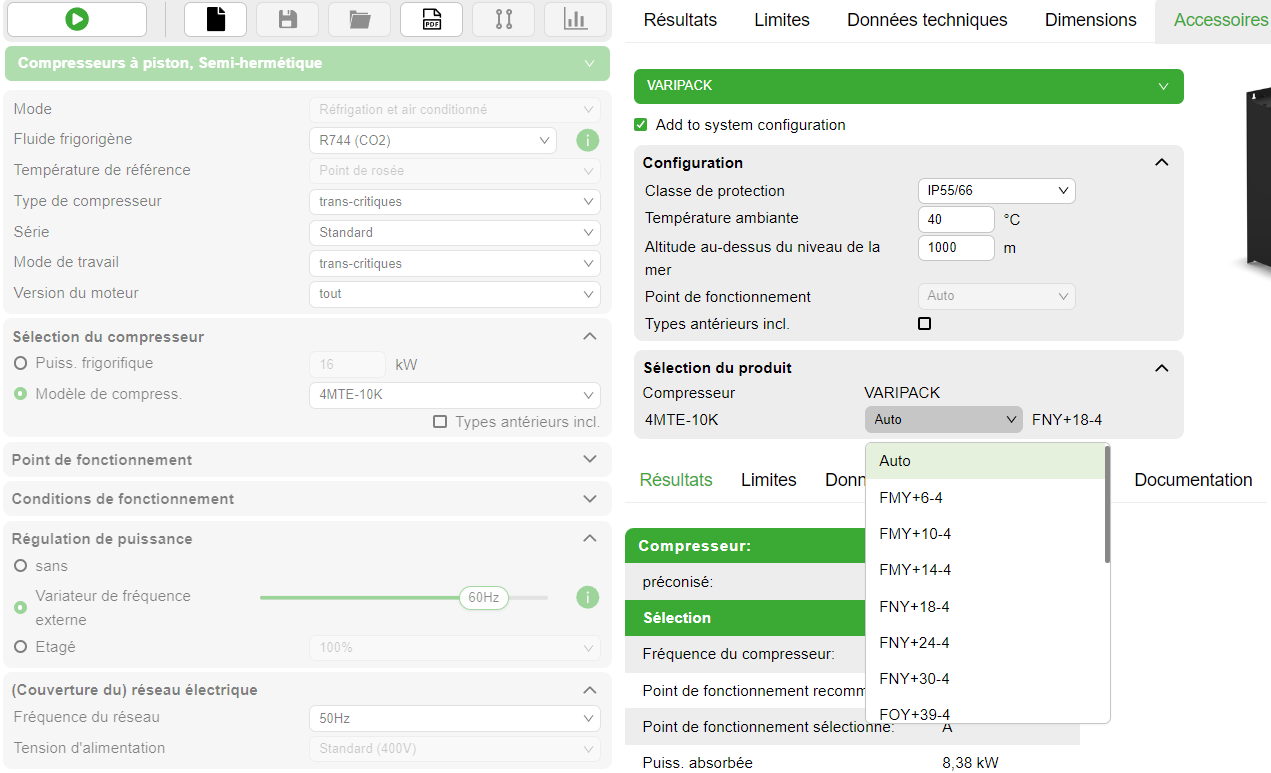

Le convertisseur de fréquences approprié peut être configuré directement dans le module supplémentaire. Grâce à la structure modulaire des convertisseurs de fréquences Varipack, un large choix de versions est disponible : clairement détaillées et parfaitement adaptées aux compresseurs Bitzer, ces différentes versions offrent une grande souplesse d’application. Pour plus de détails, voir le bouton d'information à côté du tiroir réglé sur « Variateur de fréquence externe » .

Le comportement au démarrage des compresseurs a été optimisé pour les convertisseurs de fréquences Varipack et testé pour les différents fluides frigorigènes. Les résultats ont été enregistrés dans Bitzer Software. Pour cette raison, un démarrage sûr est toujours garanti.

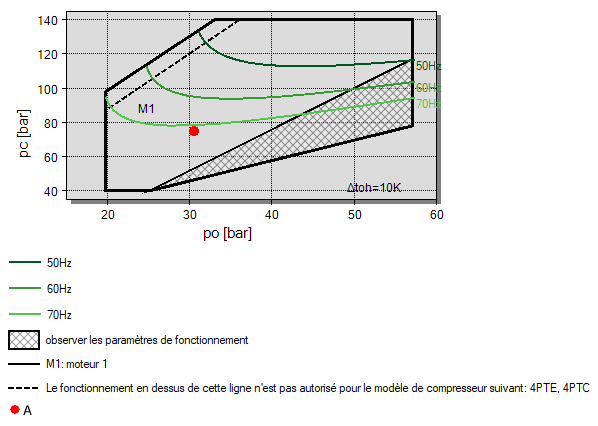

En outre, Bitzer Software permet de visualiser les limites de fréquence résultant de la combinaison actuellement sélectionnée de compresseur, fluide frigorigène, point de fonctionnement dynamique et convertisseur de fréquences Varipack dans les limites d’application :

Si moins de restrictions sont souhaitées en ce qui concerne la fréquence maximale possible, il est possible de les réduire par la sélection d’un convertisseur de fréquences plus grand (si ce n’est pas le moteur qui représente le facteur limitant) :

Pour plus de détails concernant le Varipack voir les instructions de service CB-110.

Étape 2b : Sélectionner le convertisseur de fréquences d’un autre constructeur

Le convertisseur de fréquences doit être en mesure d’alimenter le compresseur en courant de service dans toutes les conditions de fonctionnement. Prévoir une réserve supplémentaire d’au moins 10% pour pouvoir compenser, par exemple, une sous-tension dans le réseau. Si le convertisseur de fréquences est doté d’une fonction limiteur qui limite la fréquence maximale dans de telles circonstances pour assurer un fonctionnement sûr (comme par ex. le Bitzer Varipack), une réserve plus petite peut être suffisante.

Il faut également considérer un facteur de compensation F_C pour le courant consommé au démarrage du compresseur. Car les compresseurs à piston ne présentent pas de courbe de couple uniforme en fonction de l’angle de rotation (l’uniformité augmente avec l’augmentation du nombre de cylindres), un couple de démarrage plus important est nécessaire avec un plus petit nombre de cylindres. Les facteurs de compensation sont les suivants :

• compresseurs à 2 cylindres pour R744 : F = 3
• autres compresseurs à 2 cylindres : F = 2,0
• compresseurs à 4 cylindres : F = 1,6
• compresseurs à 6 cylindres : F = 1,5
• compresseurs à 8 cylindres : F = 1,4

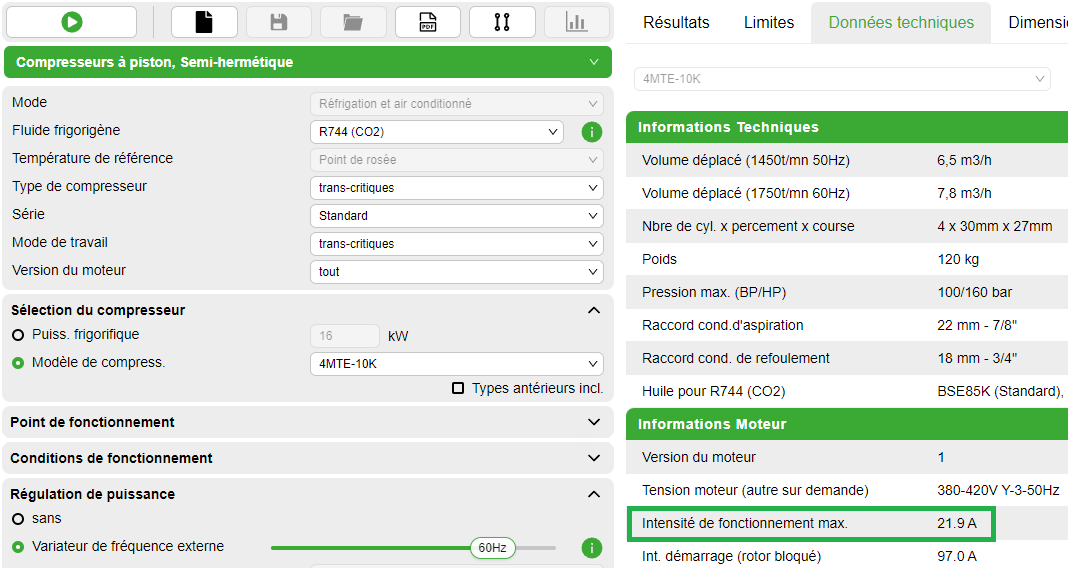

Ce facteur est multiplié par le « Intensité de fonctionnement max. » affiché par Bitzer Software dans l’onglet « Données techniques » pour le moteur respectif (voir fig. ci-dessous). Ce courant maximal doit être compris dans la capacité de surcharge à court terme du convertisseur de fréquences. Si ce n’est pas le cas, un convertisseur de fréquences plus grand est nécessaire.
