Подбор с помощью Bitzer Software
В настоящее время Bitzer Software предлагает подбор с преобразователем частоты только для HS. компрессоров.
Шаг 1: Подбор компрессора

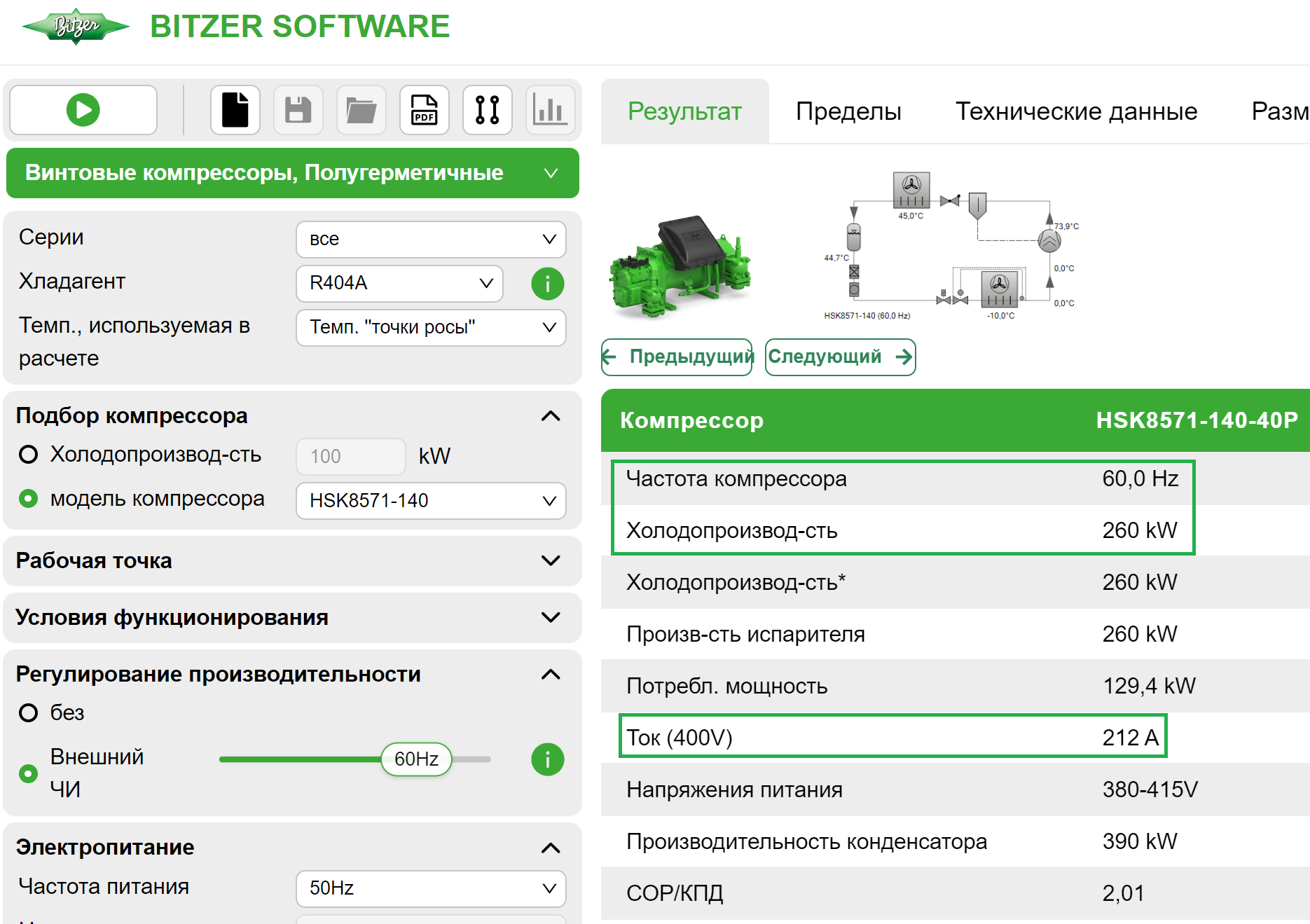

Сначала выберите хладагент, холодопроизводительность и рабочие точки, а затем выберите "Внешний ЧИ". Затем запустите расчет, нажав на кнопку . После этого программа предложит два подходящих компрессора в диапазоне максимальной рабочей частоты, каждый со своим стандартным мотором (Моторы компрессоров). Если выбран один из компрессоров, программа указывает частоту, холодопроизводительность и потребляемый ток (напряжение):
![Bitzer Software показывает частоту, холодопроизводительность и потребляемый ток (напряжение) для выбранного компрессора.](../Images/png/27021598007704459__ru__Web.png)

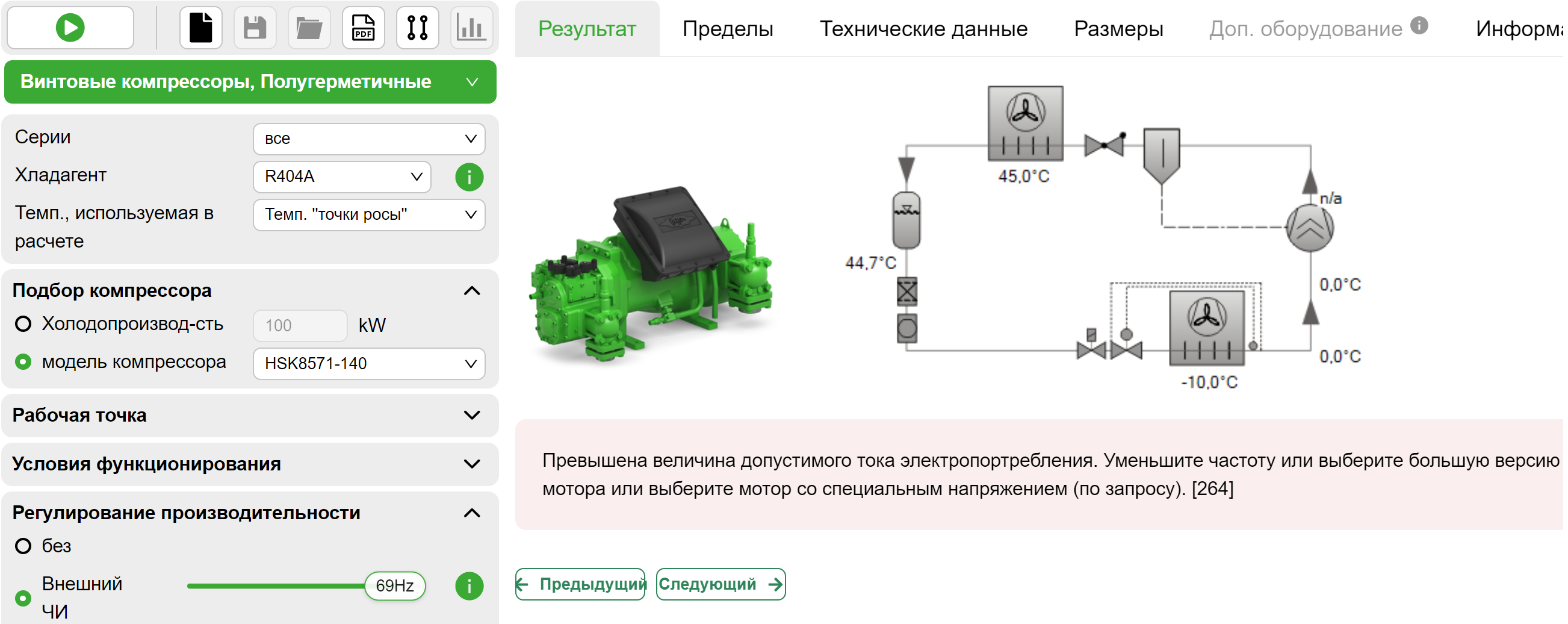

Постепенно увеличивая рабочую частоту (ползунок "Внешний ЧИ"), можно найти максимальную рабочую частоту для выбранной комбинации компрессора, хладагента и рабочей точки. Для работы выше этой частоты требуется более мощная версия мотора (выбирается в раскрывающемся меню "Модель компрессора") или мотор со специальным напряжением (Моторы компрессоров). При этом расчет моторов со специальным напряжением не реализован в Bitzer Software и доступен по запросу.
![](../Images/png/9007199581098251__ru__Web.png)
Шаг 2a: Подбор преобразователя частоты Bitzer Varipack (если доступен)
Кликните кнопку "Доп. оборудование" в строке меню вверху.
Кнопка для доп. оборудования становится активной только после предварительного расчета!
Подходящий преобразователь частоты можно выбрать непосредственно в дополнительном окне. Благодаря модульной конструкции преобразователей частоты Varipack доступен широкий спектр версий — совместимых с компрессорами BITZER. Для получения подробной информации см. информационную кнопку рядом с ползунком "Внешний ЧИ" .
Пусковые характеристики компрессоров были оптимизированы для преобразователей частоты Varipack, протестированы для различных хладагентов, а результаты реализованы в Bitzer Software. Это обеспечивает безопасный запуск компрессора с Varipack при любых условиях эксплуатации.

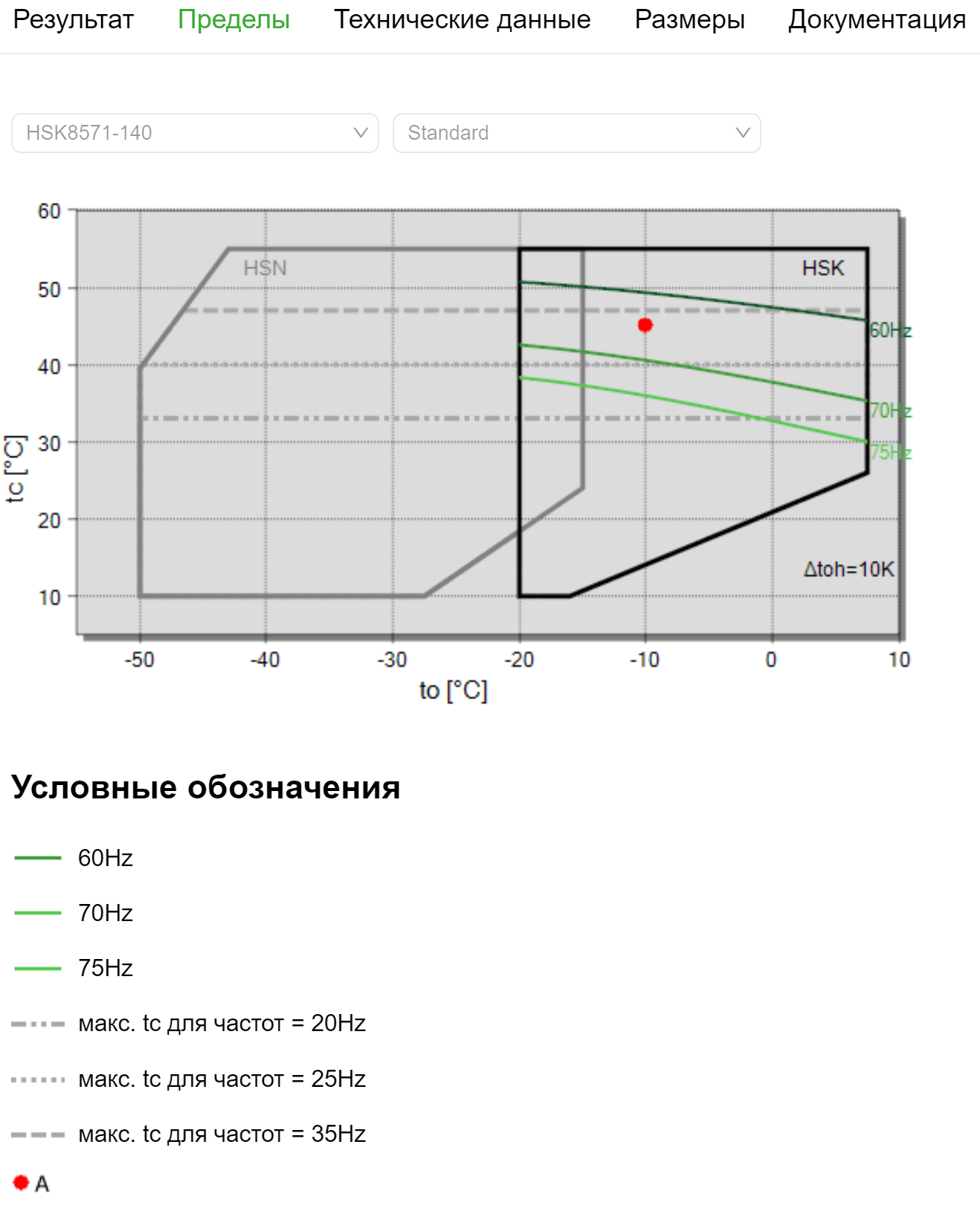

Кроме того, Bitzer Software визуализирует результирующие пределы частоты выбранной в данный момент комбинации компрессора, хладагента, рабочей точки и преобразователя частоты Varipack в области применения:
![Визуализация области применения преобразователя частоты в Bitzer Software.](../Images/png/9007199581134091__ru__Web.png)

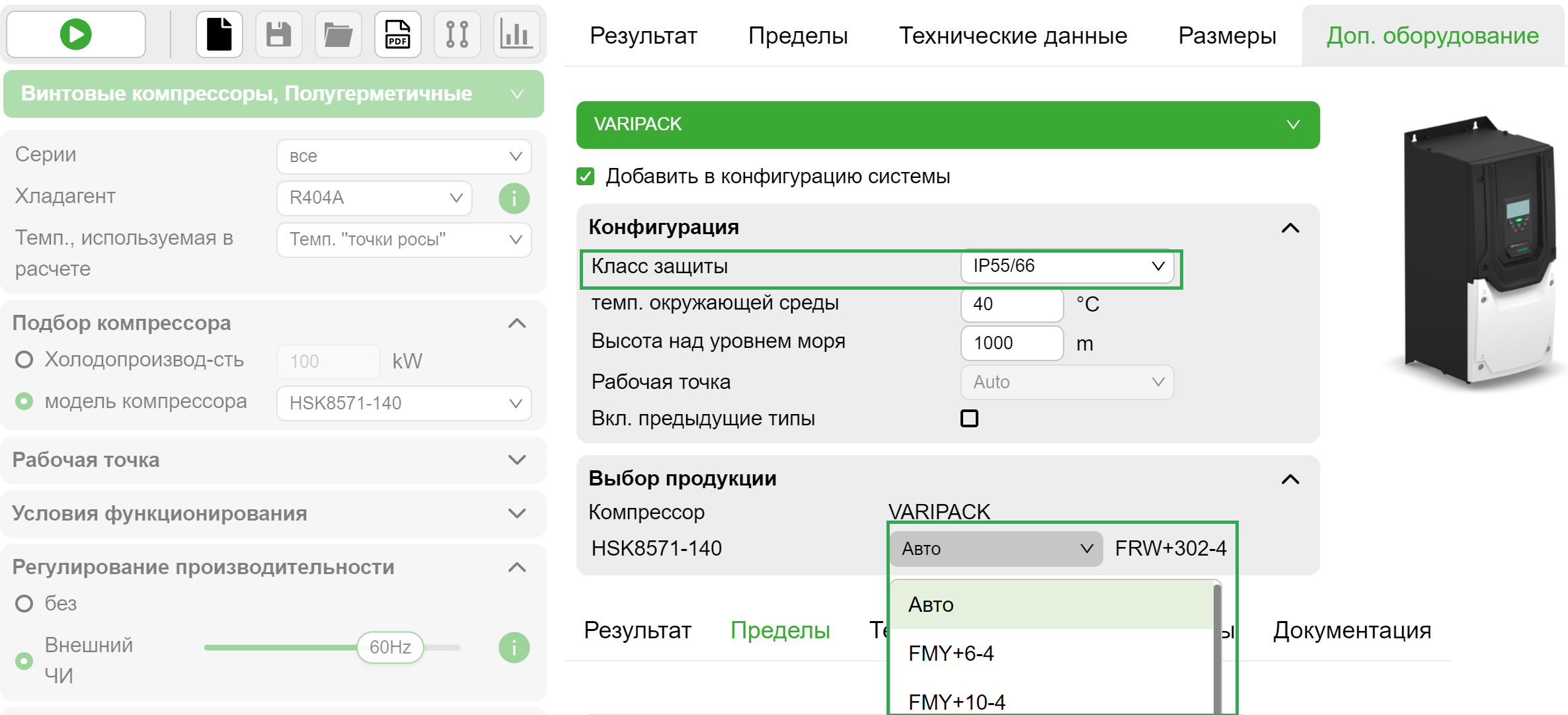

Если желательны меньшие ограничения относительно максимально возможной частоты, их можно расширить, выбрав более мощный преобразователь частоты (если мотор не является ограничивающим фактором):
![Меню выбора преобразователя частоты Varipack в модуле доп. оборудования в Bitzer software](../Images/png/36028797262465931__ru__Web.png)
Дополнительные сведения по Varipack:
Шаг 2b: Подбор преобразователя частоты другого производителя
- Обеспечьте резерв не менее 10 % для рабочего тока
Преобразователь частоты должен иметь возможность непрерывно подавать рабочий ток на компрессор при любых ожидаемых условиях эксплуатации. Следует запланировать не менее 10% дополнительного резерва, т.е. иметь возможность компенсировать пониженное напряжение в сети. Если преобразователь частоты имеет функции ограничения, которые ограничивают максимальную частоту в таких условиях для обеспечения эксплуатационной безопасности (например, Bitzer Varipack), можно закладывать меньший резерв.
- Учитывайте перегрузочную способность для пуска компрессора.

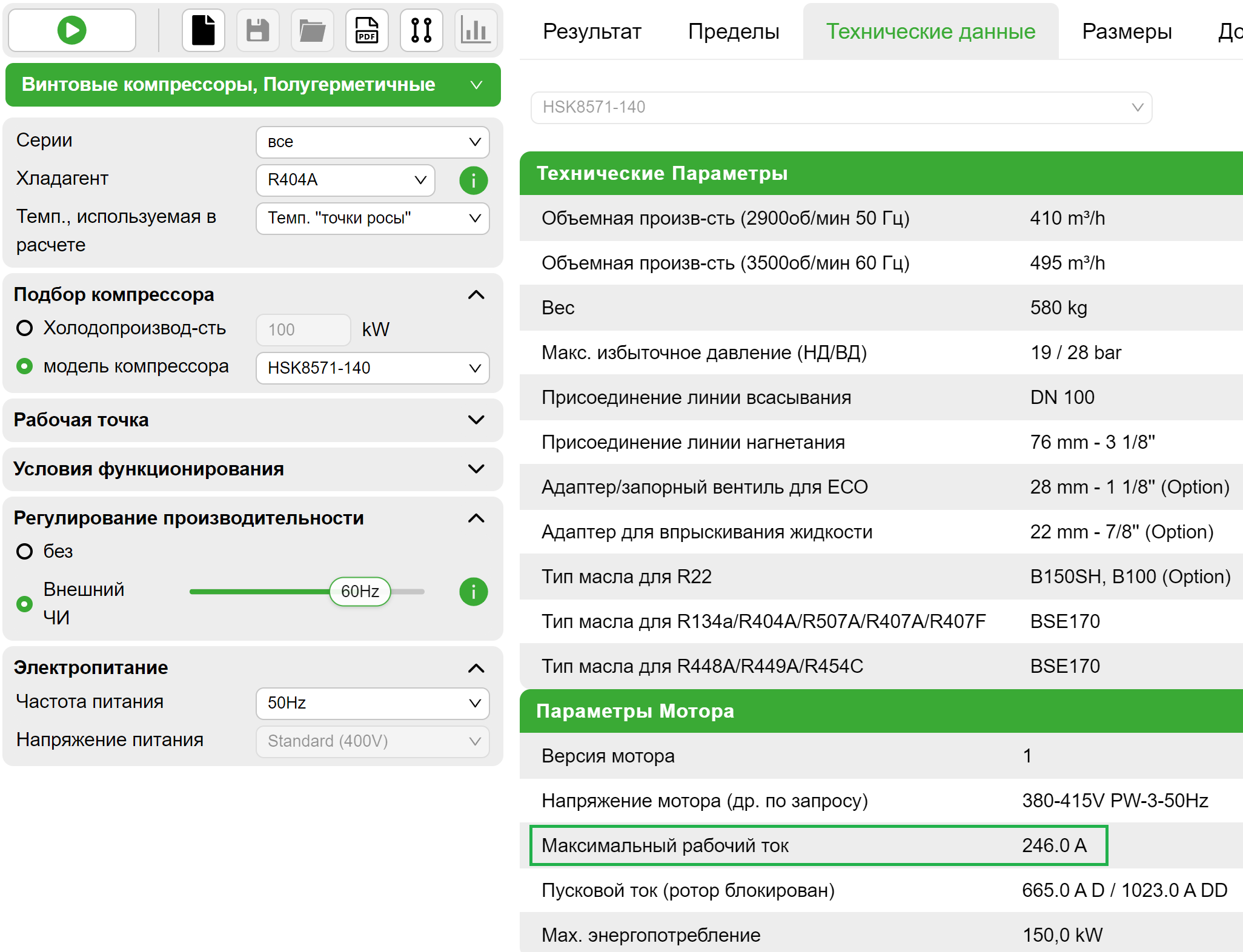

Кроме того, необходимо учитывать коэффициент компенсации FC для тока на время запуска компрессора. Для винтовых компрессоров этот коэффициент равен: FS = 1.2. Он умножается на "Максимальный рабочий ток" который Bitzer Software указывает для соответствующего мотора во вкладке "Технические данные" (см. ниже). Этот максимальный ток должен находиться в пределах кратковременной перегрузочной способности преобразователя частоты, в противном случае потребуется более мощный преобразователь частоты.
!["Максимальный рабочий ток", указанный в Bitzer Software (здесь: 246 A) умноженный на коэффициент компенсации конкретного компрессора (для винтовых компрессоров: FS = 1.2). дает необходимую кратковременную перегрузочную способность преобразователя частоты. Для преобразователей частоты Bitzer Varipack это уже учтено в конструкции.](../Images/png/27021598007719179__ru__Web.png)
умноженный на коэффициент компенсации конкретного компрессора (для винтовых компрессоров: FS = 1.2).
дает необходимую кратковременную перегрузочную способность преобразователя частоты.
Для преобразователей частоты Bitzer Varipack это уже учтено в конструкции.
