Sélection avec Bitzer Software
Jusqu’à présent, une conception avec un convertisseur de fréquences externe dans BITZER SOFTWARE n’est possible que pour les compresseurs HS.
Étape 1 : Sélectionner un compresseur
Sélectionner d’abord le fluide frigorigène, la puissance frigorifique et les points de fonctionnement dynamique ainsi que « Variateur de fréquence externe ». Démarrer ensuite le calcul en appuyant sur le bouton . Le logiciel propose deux compresseurs appropriés dans la plage de la fréquence de service maximale avec leurs moteurs standard (Moteurs du compresseur). Si l’un de ces compresseurs est sélectionné, le logiciel affiche la fréquence, la puissance frigorifique et le courant absorbé (tension) :

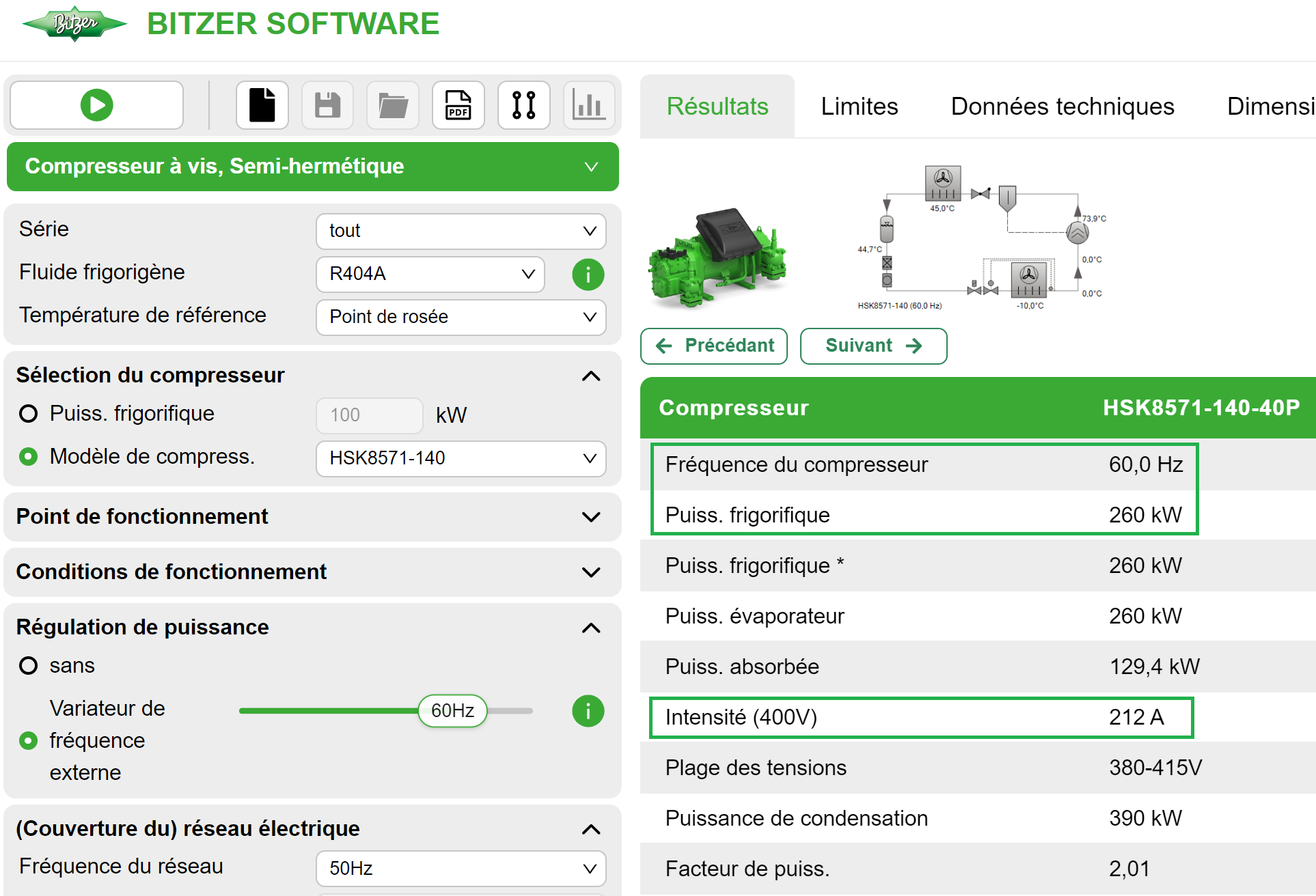

![Bitzer Software affiche la fréquence, la puissance frigorifique et l'intensité (tension) du compresseur sélectionné.](../Images/png/27021598007704459__fr__Web.png)

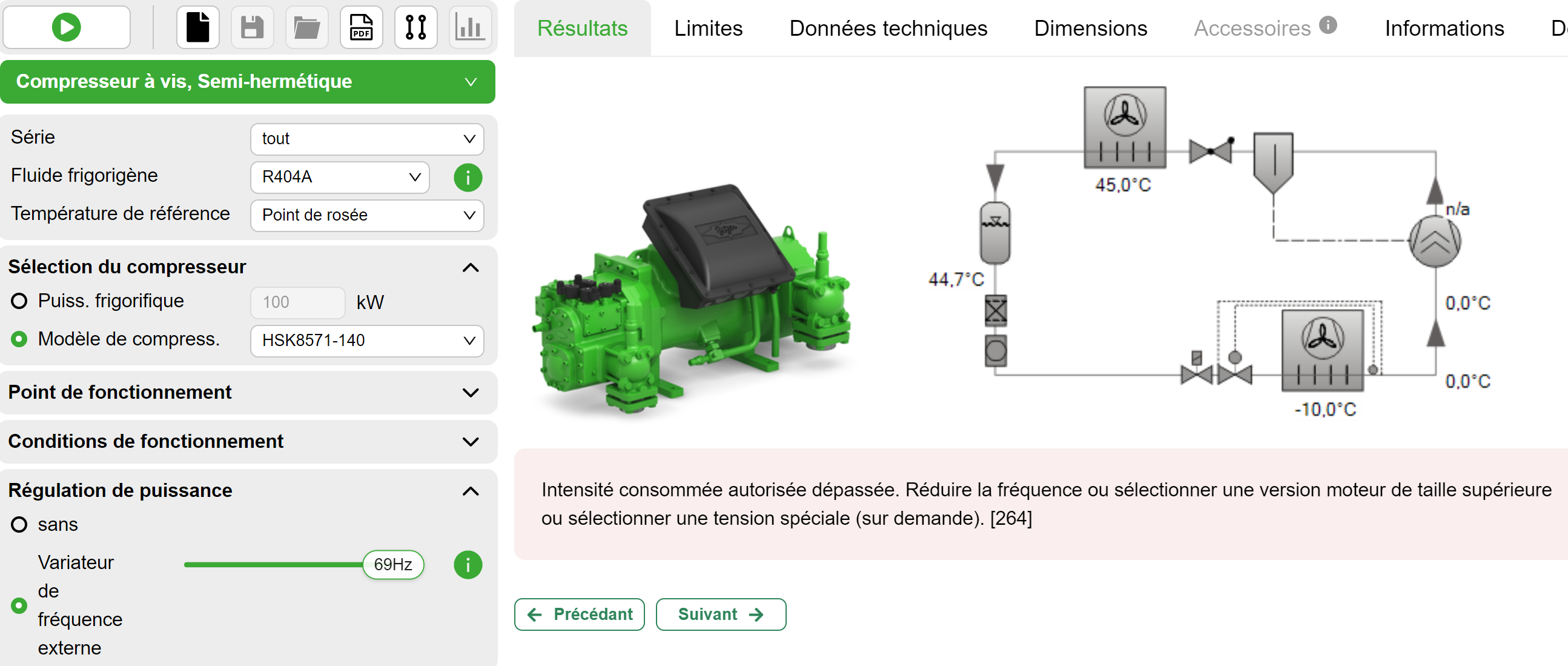

Une augmentation progressive de la fréquence de service (tiroir réglé sur « Variateur de fréquence externe ») permet de déterminer la fréquence de service maximale possible pour la combinaison sélectionnée de compresseur, fluide frigorigène et point de fonctionnement dynamique. Pour le fonctionnement au-dessus de cette fréquence, une version de moteur plus grande (pouvant être sélectionnée dans le menu déroulant « Modèle de compress. ») ou un moteur à tension spéciale (Moteurs du compresseur) est éventuellement disponible. Toutefois, le calcul des moteurs à tension spéciale pour le fonctionnement avec CF n’est pas implémenté dans Bitzer Software et n’est possible que sur demande.
![](../Images/png/9007199581098251__fr__Web.png)
Étape 2a : Sélectionner le convertisseur de fréquences Bitzer Varipack (si disponible)
Cliquer sur le module supplémentaire dans la barre de menu supérieure.
Il faut d’abord effectuer un calcul pour que le module supplémentaire devienne actif !
Le convertisseur de fréquences approprié peut être configuré directement dans le module supplémentaire. Grâce à la structure modulaire des convertisseurs de fréquences Varipack, un large choix de versions est disponible : clairement détaillées et parfaitement adaptées aux compresseurs Bitzer, ces différentes versions offrent une grande souplesse d’application. Pour plus de détails, voir le bouton d'information à côté du tiroir réglé sur « Variateur de fréquence externe » .
Le comportement au démarrage des compresseurs a été optimisé pour les convertisseurs de fréquences Varipack et testé pour les différents fluides frigorigènes. Les résultats ont été enregistrés dans Bitzer Software. Pour cette raison, un démarrage sûr est toujours garanti.

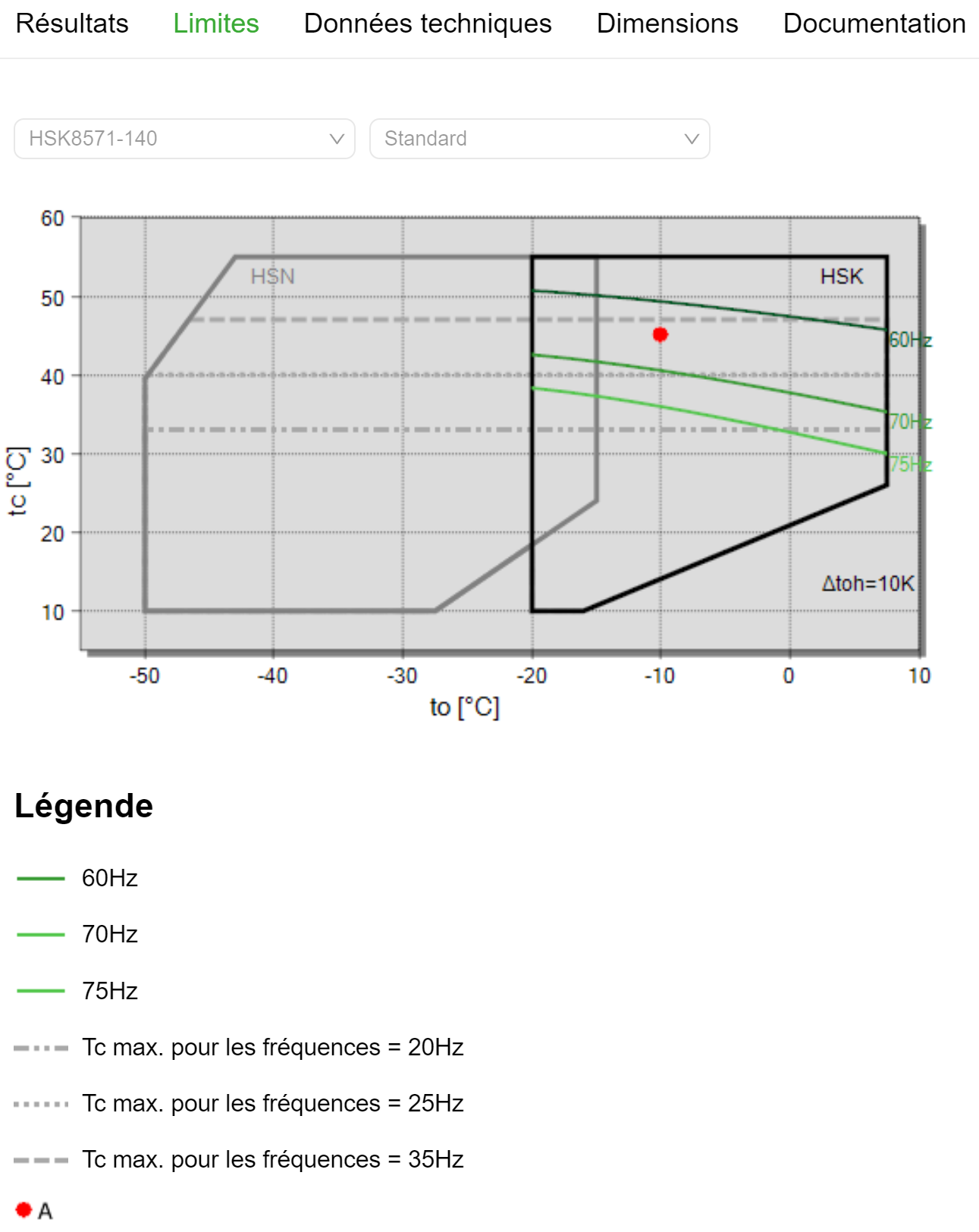

En outre, Bitzer Software permet de visualiser les limites de fréquence résultant de la combinaison actuellement sélectionnée de compresseur, fluide frigorigène, point de fonctionnement dynamique et convertisseur de fréquences Varipack dans les limites d’application :
![Visualisation des limites d’application avec un convertisseur de fréquences dans Bitzer Software.](../Images/png/9007199581134091__fr__Web.png)
Si moins de restrictions sont souhaitées en ce qui concerne la fréquence maximale possible, il est possible de les réduire par la sélection d’un convertisseur de fréquences plus grand (si ce n’est pas le moteur qui représente le facteur limitant) :

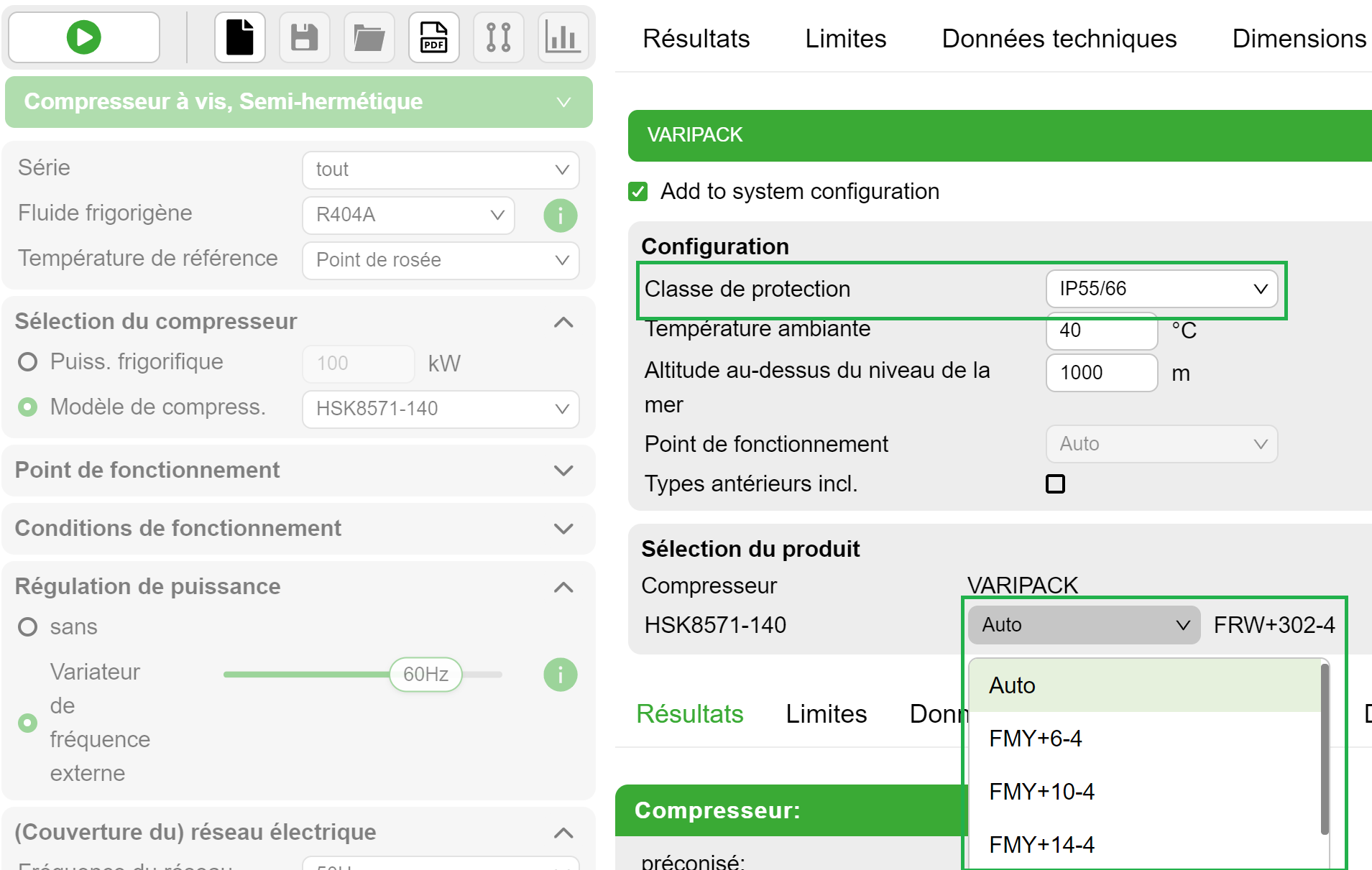

![Menu pour la sélection du convertisseur de fréquences Varipack dans le module supplémentaire de Bitzer Software.](../Images/png/36028797262465931__fr__Web.png)
Pour plus de détails concernant le Varipack:
Étape 2b : Sélectionner le convertisseur de fréquences d’un autre constructeur
- Prévoir une réserve d’au moins 10% pour le courant de service
Le convertisseur de fréquences doit être en mesure d’alimenter le compresseur en courant de service dans toutes les conditions de fonctionnement. Prévoir une réserve supplémentaire d’au moins 10% pour pouvoir compenser, par exemple, une sous-tension dans le réseau. Si le convertisseur de fréquences est doté d’une fonction limiteur qui limite la fréquence maximale dans de telles circonstances pour assurer un fonctionnement sûr (comme par ex. le Bitzer Varipack), une réserve plus petite peut être suffisante.
- Tenir compte de la capacité de surcharge pour le démarrage du compresseur
Il faut également considérer un facteur de compensation FC pour le courant consommé au démarrage du compresseur. S’applique aux compresseurs à vis : FS = 1,2. Ce facteur est multiplié par le « Intensité de fonctionnement max. » affiché par Bitzer Software dans l’onglet « Données techniques » pour le moteur respectif (voir fig. ci-dessous). Ce courant maximal doit être compris dans la capacité de surcharge à court terme du convertisseur de fréquences. Si ce n’est pas le cas, un convertisseur de fréquences plus grand est nécessaire.

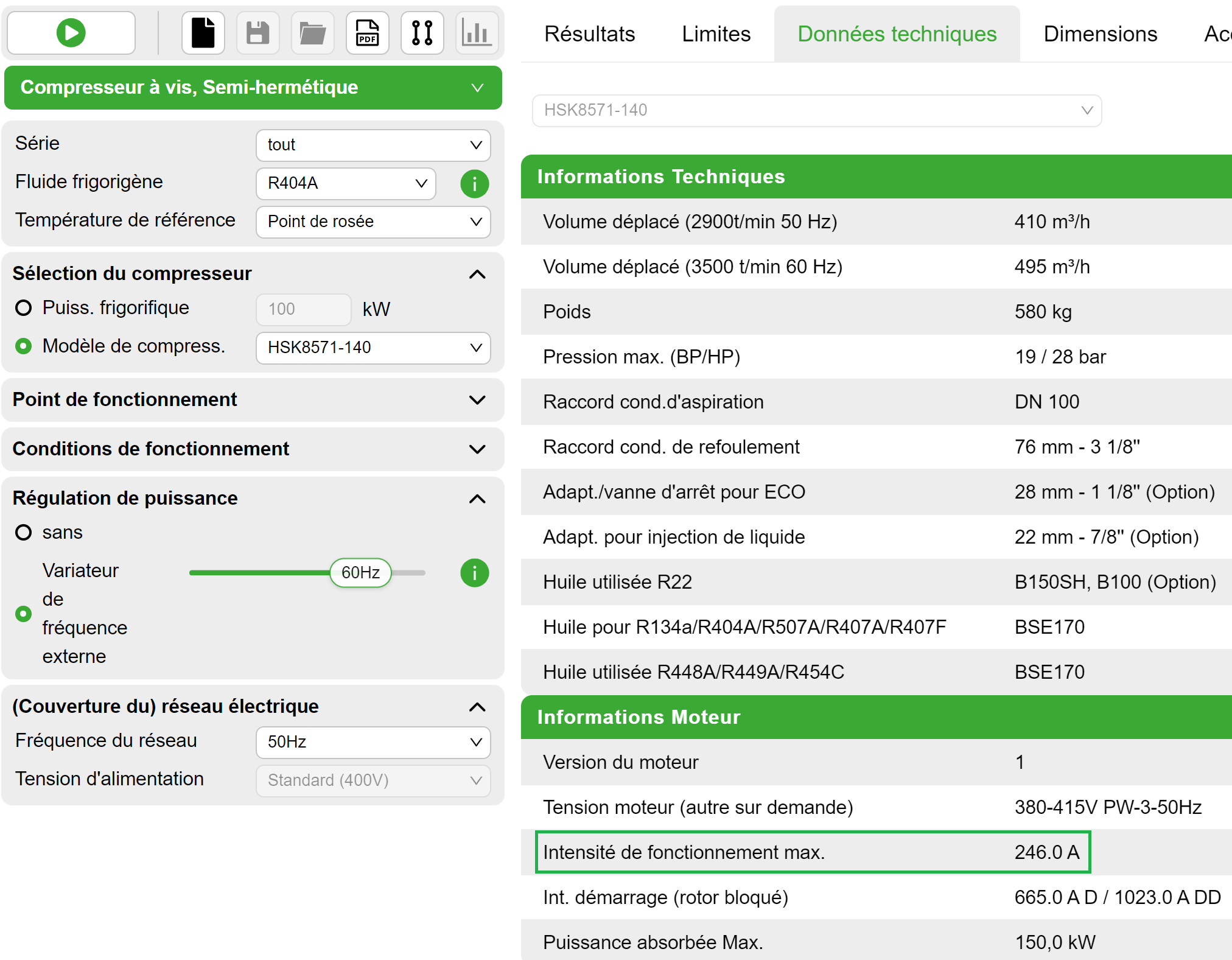

![En multipliant le « Intensité de fonctionnement max. » indiqué dans Bitzer Software (ici : 246 A) par le facteur spécifique au compresseur (pour un compresseur à vis : FS = 1,2), on obtient la capacité de surcharge à court terme nécessaire du convertisseur de fréquences. Pour les convertisseur de fréquences Bitzer Varipack, cela est déjà pris en compte lors de la conception.](../Images/png/27021598007719179__fr__Web.png)
par le facteur spécifique au compresseur (pour un compresseur à vis : FS = 1,2),
on obtient la capacité de surcharge à court terme nécessaire du convertisseur de fréquences.
Pour les convertisseur de fréquences Bitzer Varipack, cela est déjà pris en compte lors de la conception.
