Подбор с помощью Bitzer Software

Bitzer Software использоваться для подбора многокомпрессорных систем с полугерметичными/открытыми и двухступенчатыми поршневыми компрессорами. Процедура проиллюстрирована здесь в качестве примера:

Общие условия для примера расчета в Bitzer Software. Каждый испаритель оснащен внутренним теплообменником.

Хладагент

R134a

Холодопроизводительность
3 компрессора

100 kW

Условия эксплуатации

to = -10°C
tc = 45°C
toh = 20°C

Условия электропитания

400 V / 3 / 50 Hz

Регулирование производительности

Компрессор 1 с преобразователем частоты и производительностью 50 %, компрессоры 2 и 3 — по 25 % каждый.

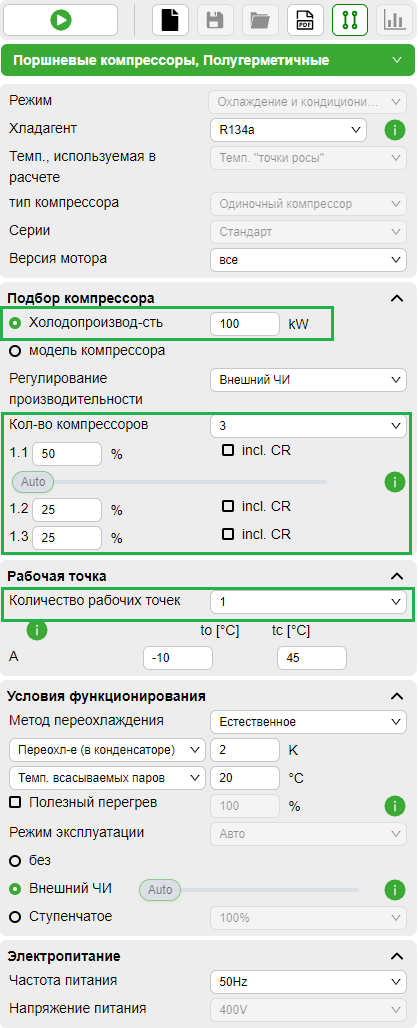

1. Кликните кнопку, выберите или введите общие условия, а затем запустите расчет, кликнув кнопку.

Подбор многокомпрессорных систем с поршневыми компрессорами в Bitzer Software.

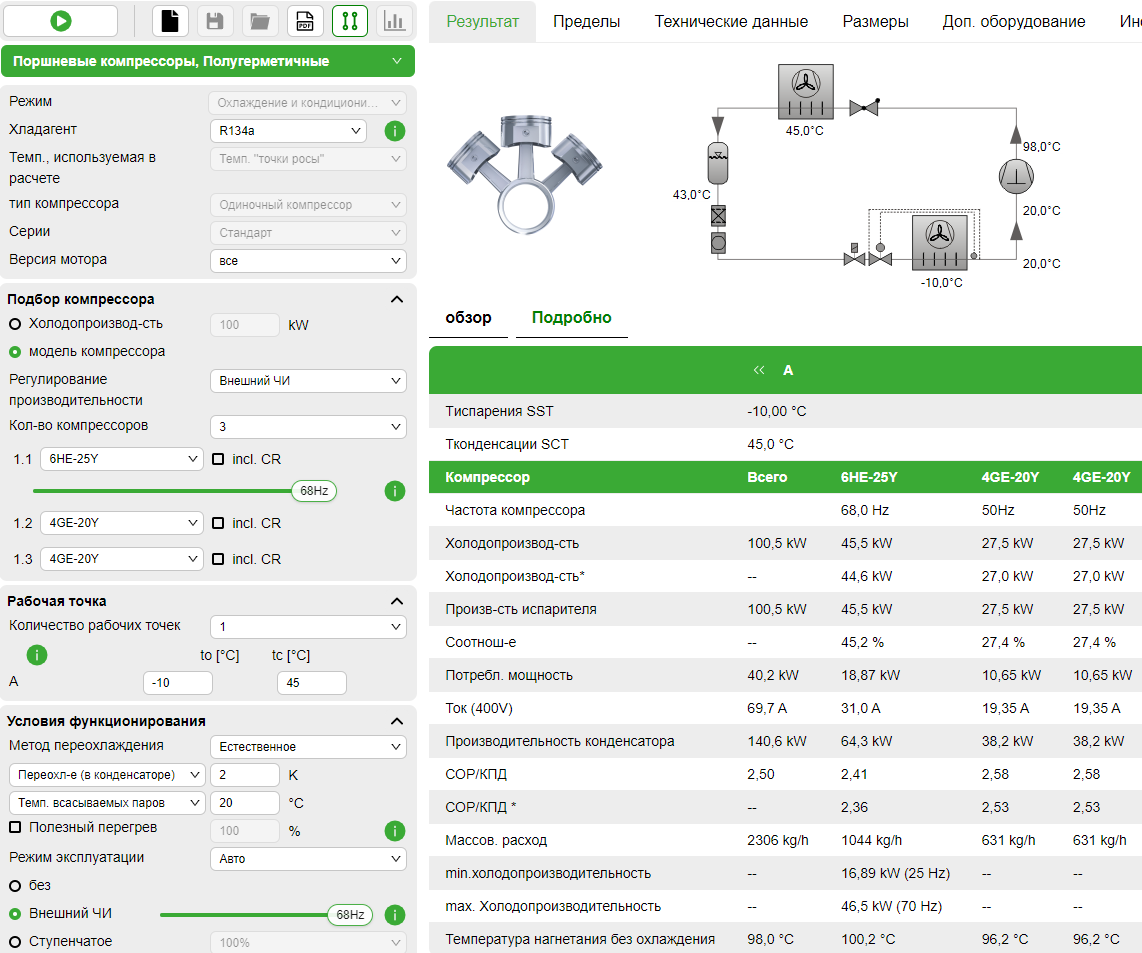

2. Отображение деталей расчета

Программа подбора предлагает 3 компрессора, которые можно использовать для достижения заданной производительности. При выборе вкладки Подробно и клика по значку рядом с точками A (рабочая точка) и B (стартовая точка) отображается подробная информация по итогам расчета выбранных компрессоров. Дополнительную информацию можно просмотреть, кликнув по вкладкам Области применения, технические данные, размеры, информация, документация и Обучение

Bitzer Software предлагает 3 компрессора, которые можно использовать для достижения указанной производительности, здесь используется преобразователь частоты с компрессором 1.

Выбранные компрессоры можно поменять вручную в меню слева, кликнув по стрелкам рядом с названием компрессора, и расчитать заново, кликнув кнопку.

3. Подбор аксессуаров

В верхней строке меню выберите вкладку "Аксессуары".

Дополнительный модуль станет активным только после предварительного расчета!

Дополнительный модуль станет активным только после предварительного расчета!

Откроется окно "Аксессуары" и будет предложен Varipack преобразователь частоты для компрессора 1 и общий ресивер для всех трех компрессоров.
