Sélection avec Bitzer Software

Le logiciel Bitzer Software permet de concevoir des centrales frigorifiques pour des compresseurs à piston hermétiques accessibles, ouverts et bi-étagés. Ci-dessous les étapes à suivre sont expliquées à l’aide d’un exemple :

Conditions de base de l’exemple dans le logiciel Bitzer Software. Chaque évaporateur est équipée d’un échangeur de chaleur interne.

Fluides frigorigènes

R134a

Puissance frigorifique
3 compresseurs

100 kW

Conditions de fonctionnement

to = -10°C
tc = 45°C
toh = 20°C

Conditions de réseau

400 V / 3 / 50 Hz

Régulation de puissance

Compresseur 1 avec convertisseur de fréquences et 50% de la puissance, compresseur 2 et 3 avec 25% chacun

1. Cliquer sur la touche , sélectionner ou saisir les conditions de base et cliquer sur la touche pour démarrer le calcul

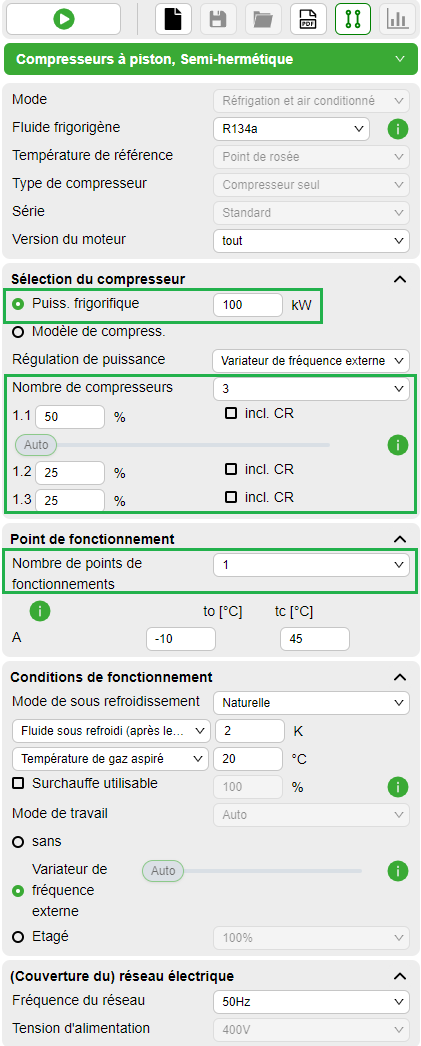

Conception de centrales frigorifiques pour des compresseurs à piston dans le logiciel Bitzer Software.

2. Afficher les détails du calcul

Le logiciel propose 3 compresseurs avec lesquels la puissance indiquée peut être atteinte. Sous l’onglet Détail en cliquant sur le symbole à côté des points A (point de fonctionnement) et B (point de démarrage), tous les détails du calcul pour les compresseurs sélectionnés sont affichés. Plus d’informations peuvent être affichées en cliquant sur les onglets Limites, Données techniques, Dimensions, Informations, Documentation et Formations.

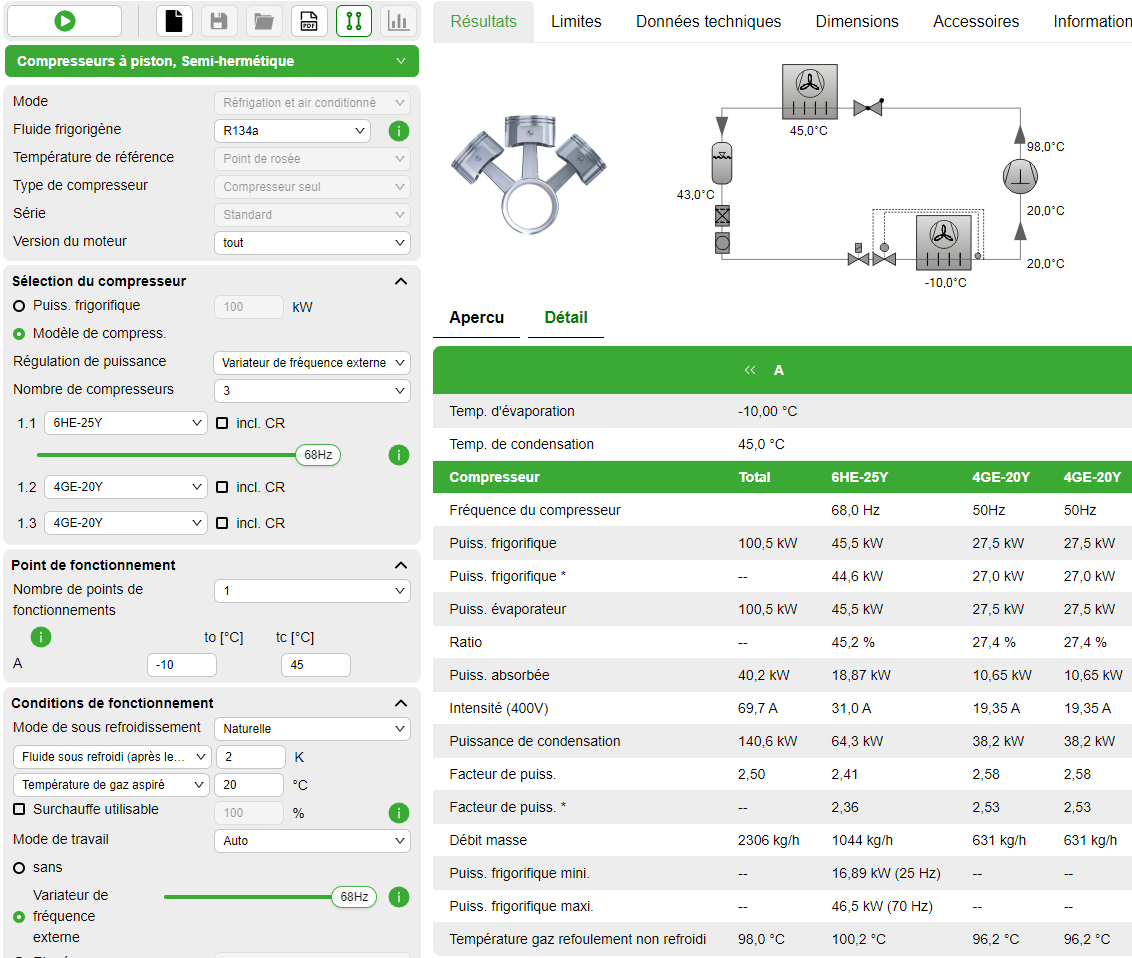

Bitzer Software propose 3 compresseurs avec lesquels la puissance indiquée peut être atteinte, ici avec un convertisseur de fréquences monté sur le compresseur 1.

Les compresseurs sélectionnés peuvent être modifiés manuellement dans le menu à gauche en cliquant sur les flèches à côté des noms des compresseurs. Avec un clic sur la touche un nouveau calcul est démarré.

3. Sélectionner les accessoires

Sélectionnez l'onglet « Accessoires » dans la barre de menu en haut.

Il faut d’abord effectuer un calcul pour que le module des accessoires devienne active !

Il faut d’abord effectuer un calcul pour que le module des accessoires devienne active !

La fenêtre avec les accessoires s’ouvre et propose un convertisseur de fréquences Varipack pour le compresseur 1 et un réservoir commun pour tous les 3 compresseurs.
