Selección con el BITZER Software

El BITZER Software facilita el diseño de baterías para compresores a pistón semiherméticos, abiertos y de 2 etapas. Este ejemplo ilustra el procedimiento:

Condiciones generales para el ejemplo de cálculo en el BITZER SOFTWARE. Los evaporadores están equipados con un intercambiador de calor interno.

Refrigerante

R134a

Potencia frigorífica
3 compresores

100 kW

Condiciones de funcionamiento

to = -10°C
tc = 45°C
toh = 20°C

Condiciones de red

400 V / 3 / 50 Hz

Regulación de potencia

Compresor 1 con variador de frecuencia y 50 % de la potencia, compresores 2 y 3 con 25 % cada uno.

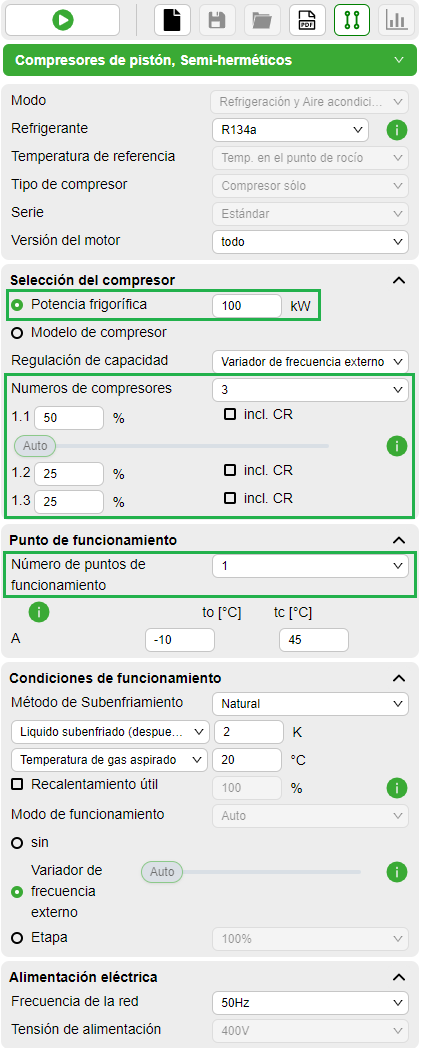

1. Hacer click en el botón seleccionar o introducir las condiciones básicas y luego comenzar el cálculo pulsando el botón .

Diseño de baterías de compresores a pistón en el BITZER SOFTWARE.

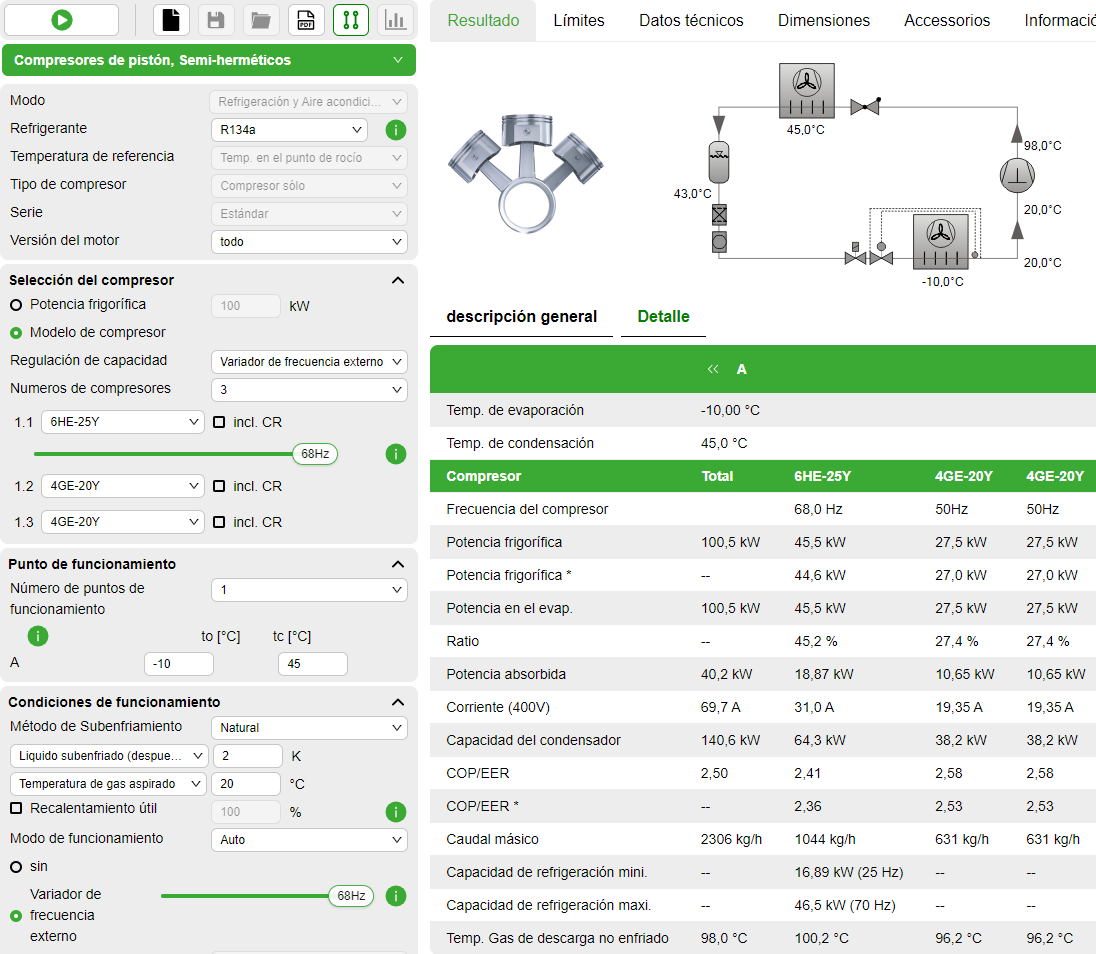

2. Visualización de los detalles del cálculo

El software propone 3 compresores que alcanzan la potencia especificada. Seleccionar la pestaña Detalle. Hacer click en el símbolo al lado de las letras A (Punto de funcionamiento) y B (Punto de inicio) para visualizar todos los detalles calculados de los compresores seleccionados. Más información puede visualizarse haciendo click en las pestañas Límites, Datos técnicos, Dimensiones, Información, Documentación y Formaciones.

El BITZER SOFTWARE propone 3 compresores que alcanzan la potencia especificada; en este ejemplo, con variador de frecuencia en el compresor 1.

Para cambiar manualmente los compresores seleccionados, hacer click en el menú a la izquierda en las flechas al lado de las designaciones de los compresores. Luego hacer click en el botón para volver a calcularlos.

3. Seleccionar accesorios

En la barra de menú arriba, Seleccionar la pestaña "Accessorios".

¡El módulo accesorio se activa después de un cálculo!

¡El módulo accesorio se activa después de un cálculo!

La ventana con accesorios se abre. Se propone un variador de frecuencia Varipack para compresor 1 y un recipiente común para todos los 3 compresores.
