Auswahl mit der Bitzer Software

In der Bitzer Software lassen sich Verbundanlagen für halbhermetische, offene und 2-stufige Hubkolbenverdichter auslegen. Hier ist das Vorgehen an einem Beispiel dargestellt:

Rahmenbedingungen für Berechnungsbeispiel in der Bitzer Software. Die Verdampfer sind jeweils mit einem inneren Wärmeübertrager bestückt.

Kältemittel

R134a

Kälteleistung
3 Verdichter

100 kW

Betriebsbedingungen

to = -10°C
tc = 45°C
toh = 20°C

Netzbedingungen

400 V / 3 / 50 Hz

Leistungsregelung

Verdichter 1 mit Frequenzumrichter und 50% der Leistung, Verdichter 2 und 3 mit jeweils 25%

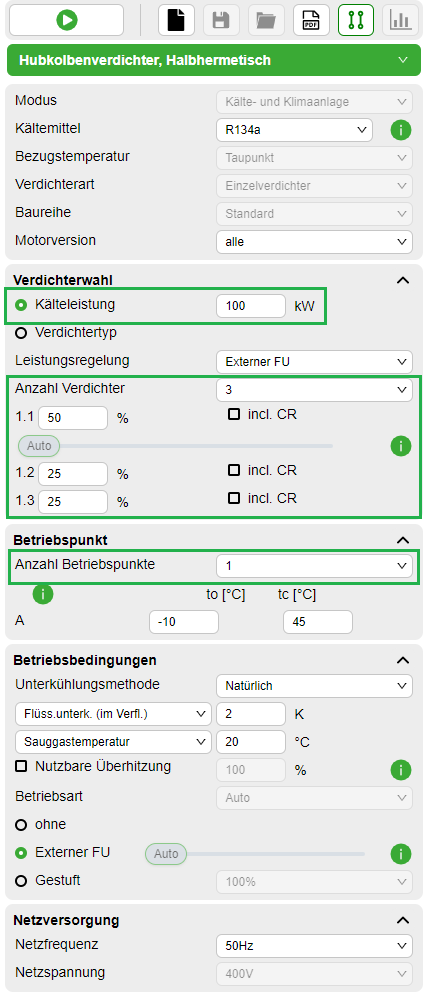

1. Schaltfläche anklicken, Rahmenbedingungen auswählen oder eingeben und anschließend Berechnung durch klicken auf die Schaltfläche starten

Auslegung Verbundanlagen für Hubkolbenverdichter in der Bitzer Software.

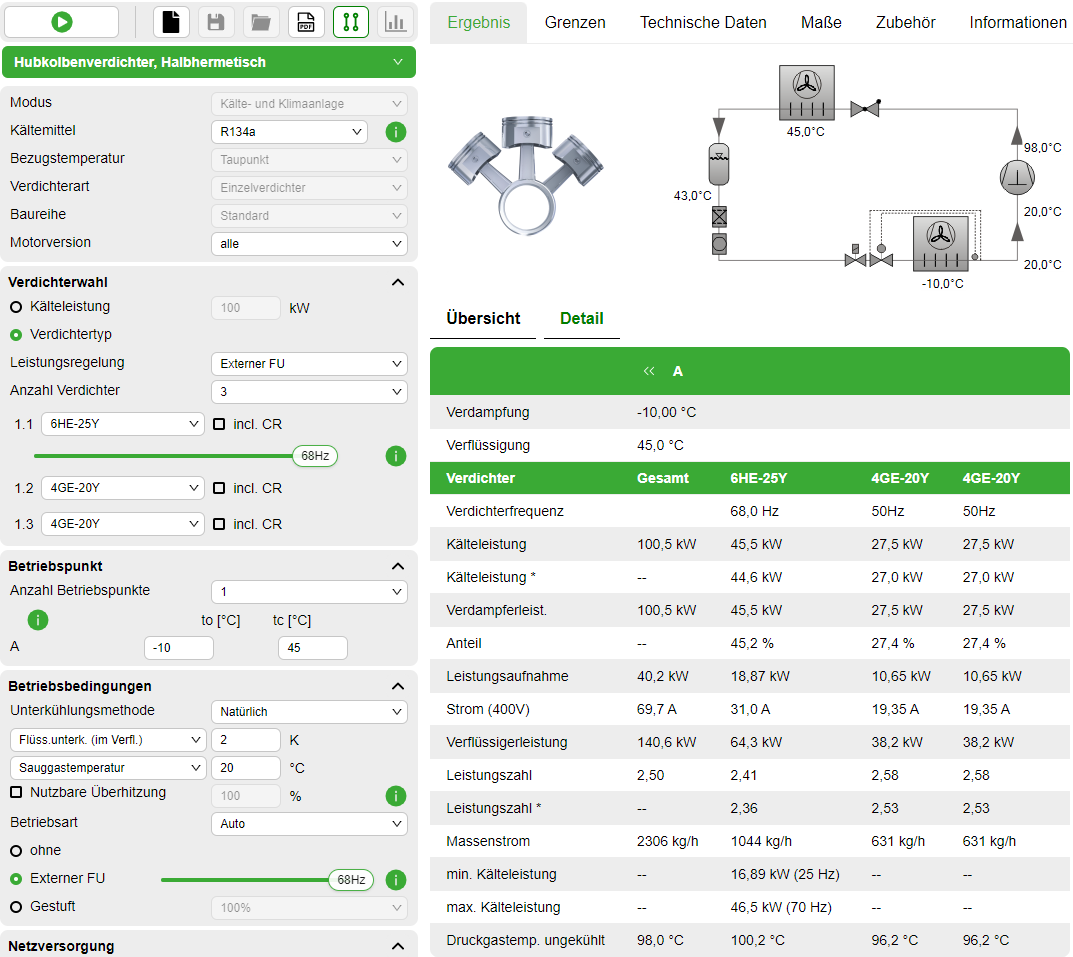

2. Details der Berechnung anzeigen

Die Software schlägt 3 Verdichter vor, mit denen die vorgegebene Leistung erreicht wird. Über den Reiter Detail und weiter durch Klick auf das Symbol neben den Punkten A (Betriebspunkt) und B (Startpunkt) werden alle Berechnungsdetails der ausgewählten Verdichter angezeigt. Weitere Informationen können durch Klick auf die Reiter Grenzen, Technische Daten, Maße, Information, Dokumentation und Trainings angezeigt werden.

Die Bitzer Software schlägt 3 Verdichter vor, mit denen die vorgegebene Leistung erreicht wird, hier mit Frequenzumrichter an Verdichter 1.

Die ausgewählten Verdichter können im Menü links durch Klick auf die Pfeilsymbole neben den Verdichternamen manuell geändert und durch Klicken auf die Schaltfläche erneut berechnet werden.

3. Zubehör auswählen

Oben in der Menüleiste den Reiter "Zubehör" wählen.

Das Zubehörmodul wird erst nach einer zuvor erfolgten Berechnung aktiv!

Das Zubehörmodul wird erst nach einer zuvor erfolgten Berechnung aktiv!

Das Zubehörfenster öffnet sich und schlägt einen Varipack Frequenzumrichter für Verdichter 1 und einen gemeinsamen Sammler für alle 3 Verdichter vor.
