Подбор с помощью Bitzer Software

Шаг 1: Подбор компрессора

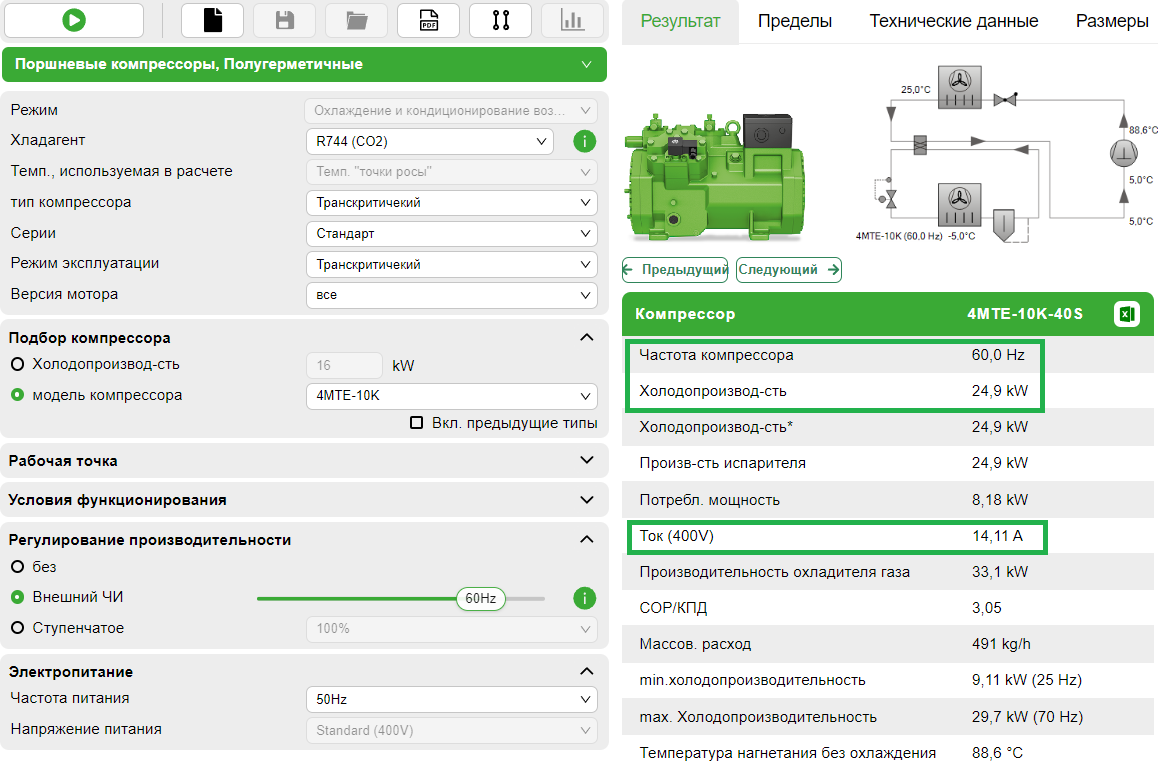

Сначала выберите хладагент, холодопроизводительность и рабочие точки, а затем выберите "Внешний FI". Затем запустите расчет, нажав на кнопку . После этого программа предложит два подходящих компрессора в диапазоне максимальной рабочей частоты, каждый со своим стандартным мотором (Диапазон применения). Если выбран один из компрессоров, программа указывает частоту, холодопроизводительность и потребляемый ток (напряжение):

Постепенно увеличивая рабочую частоту (ползунок "Внешний FI"), можно найти максимальную рабочую частоту для выбранной комбинации компрессора, хладагента и рабочей точки. Для работы выше этой частоты требуется более мощная версия мотора (выбирается в раскрывающемся меню "Модель компрессора") или мотор с особым напряжением (Моторы компрессора). При этом расчет моторов с особым напряжением не реализован в Bitzer Software и доступен по запросу.

Шаг 2a: Подбор преобразователей частоты Bitzer Varipack (если доступны)

Выберите вкладку Аксессуары в строке меню вверху.

Подходящий преобразователь частоты можно выбрать непосредственно в дополнительном окне. Благодаря модульной конструкции преобразователей частоты Varipack доступен широкий спектр версий — гибких и совместимых с компрессорами BITZER. Для получения подробной информации см. информационную кнопку рядом с ползунком "Внешний FI" .

Пусковые характеристики компрессоров были оптимизированы для преобразователей частоты Varipack , протестированы для различных хладагентов, а результаты реализованы в Bitzer Software. Это обеспечивает безопасный запуск компрессора с преобразователями Varipack при любых условиях эксплуатации.

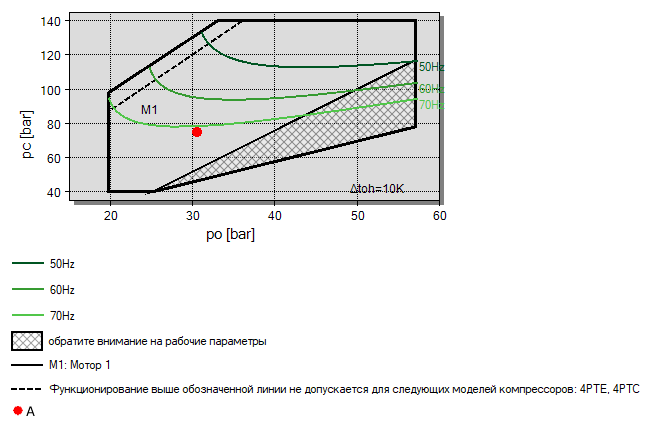

Кроме того, Bitzer Software визуализирует результирующие пределы частоты выбранной в данный момент комбинации компрессора, хладагента, рабочей точки и преобразователя частоты Varipack в области применения:

Если желательны меньшие ограничения относительно максимально возможной частоты, их можно расширить, выбрав более мощный преобразователь частоты (если мотор не является ограничивающим фактором):

Дополнительные сведения по Varipack см. в Инструкции по эксплуатации CB-110.

Шаг 2b: Подбор преобразователя частоты другого производителя

Преобразователь частоты должен иметь возможность непрерывно подавать рабочий ток на компрессор при любых ожидаемых условиях эксплуатации. Следует запланировать не менее 10% дополнительного резерва, т.е. иметь возможность компенсировать пониженное напряжение в сети. Если преобразователь частоты имеет функции ограничения, которые ограничивают максимальную частоту в таких условиях для обеспечения эксплуатационной безопасности (например, Bitzer Varipack), можно закладывать меньший резерв.

Кроме того, необходимо учитывать коэффициент компенсации F_C для тока на время запуска компрессора. Поскольку крутящий момент поршневых компрессоров непостоянен с углом поворота (чем больше число цилиндров, тем постояннее крутящий момент), при меньшем числе цилиндров требуется больший пусковой момент. Коэффициенты компенсации, следующие:

• 2-цилиндровые компрессоры для R744: F = 3
• другие 2-цилиндровые компрессоры: F = 2.0
• 4-цилиндровые компрессоры: F = 1.6
• 6-цилиндровые компрессоры: F = 1.5
• 8-цилиндровые компрессоры: F = 1.4

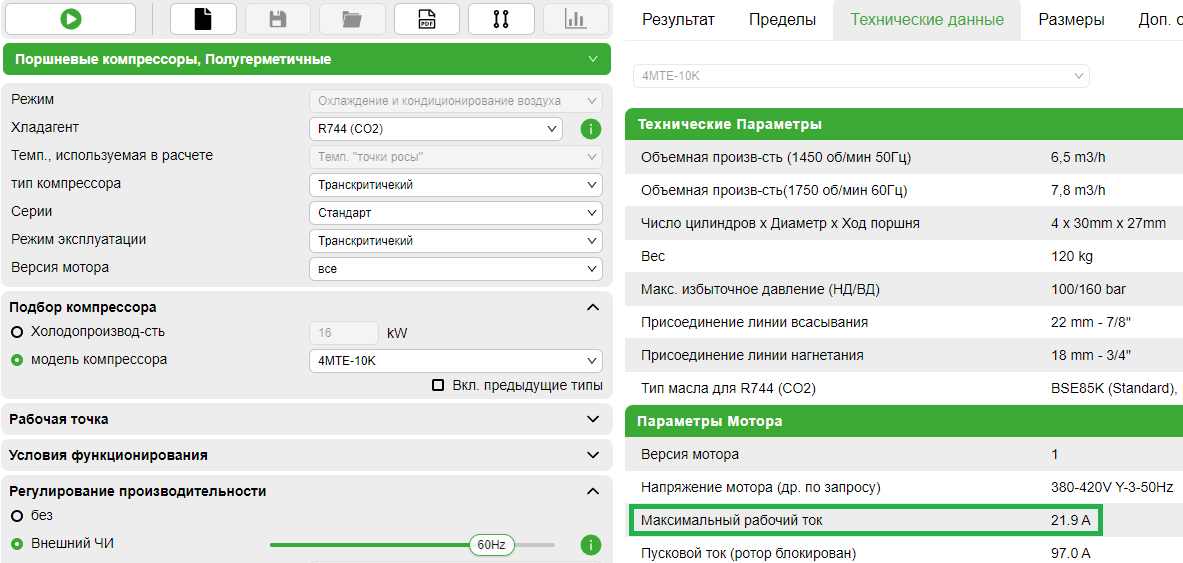

Этот коэффициент умножается на "Макс. рабочий ток", который Bitzer Software указывает для соответствующего мотора во вкладке "Технические данные" (см. рисунок ниже). Этот максимальный ток должен находиться в пределах кратковременной перегрузочной способности преобразователя частоты, в противном случае потребуется более мощный преобразователь частоты.
