Подбор с помощью Bitzer Software
В настоящее время Bitzer Software предлагает расчеты с преобразователем частоты только для компрессоров ORBIT.
Шаг 1: Подбор компрессора
Сначала выберите хладагент, холодопроизводительность и рабочие точки, а затем выберите "Внешний FI". Затем запустите расчет, кликнув по кнопке . После этого программа предложит два подходящих компрессора в диапазоне максимальной рабочей частоты, каждый со своим стандартным мотором (Моторы компрессоров). Если выбран один из компрессоров, программа указывает частоту, холодопроизводительность и потребляемый ток (напряжение):

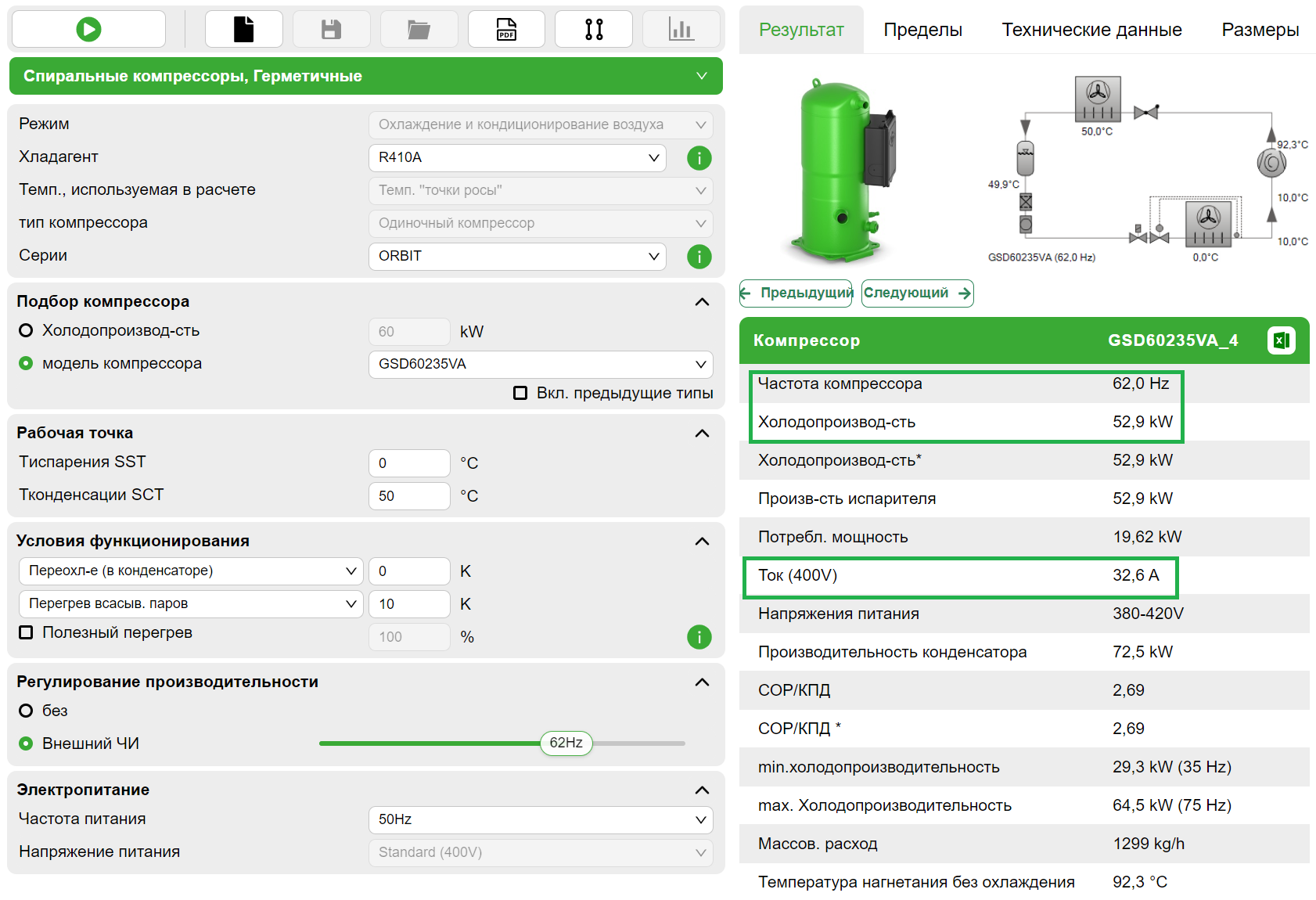

![Bitzer Software показывает частоту, холодопроизводительность и потребляемый ток (напряжение) для выбранного компрессора.](../Images/png/9007199553592843__ru__Web.png)
Постепенно увеличивая рабочую частоту (ползунок "Внешний FI"), можно найти максимальную рабочую частоту для выбранной комбинации компрессора, хладагента и рабочей точки. Для работы выше этой частоты может быть доступна специальная версия мотора (Моторы специального напряжения). Однако расчет моторов специального напряжения не реализован в Bitzer Software и доступен по запросу.
Шаг 2a: Подбор преобразователя частоты Bitzer Varipack
Благодаря модульной конструкции преобразователей частоты Varipack доступен широкий спектр версий — гибких и совместимых с компрессорами BITZER:
См. также:
- CP-110: брошюра Varipack - внешние преобразователи частоты Bitzer
Поскольку кнопка "Доп. оборудование" в Bitzer Software пока не активна для спиральных компрессоров, необходимо проверить максимальный рабочий ток мотора компрессора, который нельзя превышать при работе с преобразователем частоты. Он указан во вкладке "Технические данные":

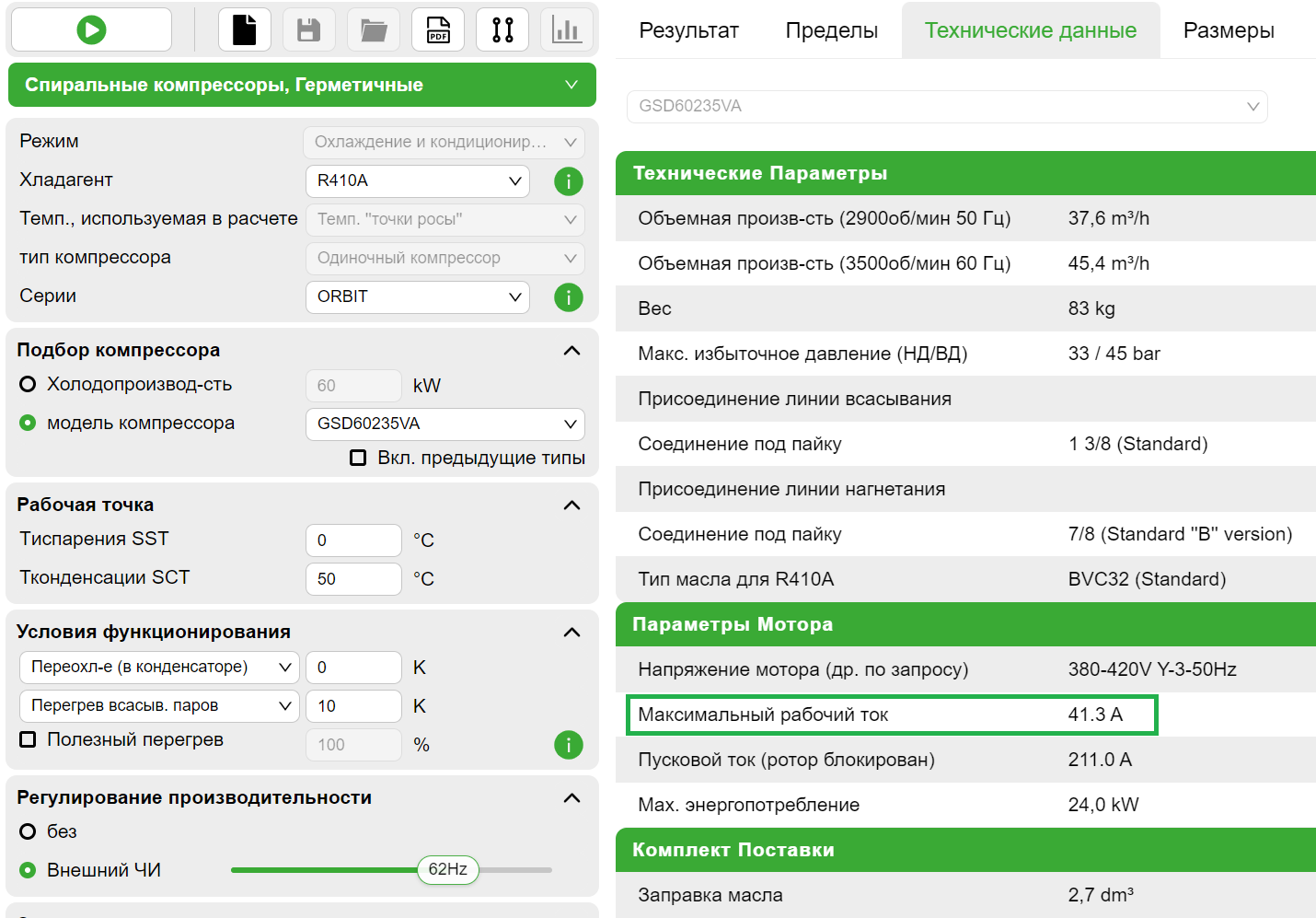

![Проверка рабочего тока в Bitzer Software для подбора преобразователя частоты](../Images/png/9007199553599243__ru__Web.png)
В этом примере максимальный рабочий ток составляет 41,3 А, поэтому VARIPACK следует выбирать с номинальным выходным током ≥ 41.3 A. В соответствии с модельным рядом, показанным выше, это может быть, например FOY+46 (средний no. 6 .. 302 в обозначении модели указывает на номинальный выходной ток).
Пусковые характеристики компрессоров были оптимизированы для преобразователей частоты VARIPACK, протестированы для различных хладагентов, а результаты реализованы в Bitzer Software. Это обеспечивает безопасный запуск компрессора с преобразователями Varipack при любых условиях эксплуатации.
Для получения дополнительной информации по Varipack см.:
Шаг 2b: Подбор преобразователя частоты другого производителя
- Обеспечьте резерв не менее 10 % для рабочего тока
Преобразователь частоты должен иметь возможность непрерывно подавать рабочий ток на компрессор при любых ожидаемых условиях эксплуатации. Следует запланировать не менее 10% дополнительного резерва, т.е. иметь возможность компенсировать пониженное напряжение в сети. Если преобразователь частоты имеет функции ограничения, которые ограничивают максимальную частоту в таких условиях для обеспечения эксплуатационной безопасности, можно закладывать меньший резерва.
- Учитывайте перегрузочную способность при пуске компрессора
Кроме того, необходимо учитывать коэффициент компенсации FC для тока на время запуска компрессора. Для спиральных компрессоров следующий коэффициент: FS = 1.2. Этот коэффициент умножается на "Макс. рабочий ток", который Bitzer Software указывает для соответствующего мотора во вкладке "Технические данные" (см. ниже). Этот максимальный ток должен находиться в пределах кратковременной перегрузочной способности преобразователя частоты, в противном случае потребуется более мощный преобразователь частоты.
!["Макс. рабочий ток", указанный в Bitzer Software (здесь: 41.3 A) , умноженный на коэффициент компенсации конкретного компрессора (для спиральных компрессоров: FS = 1.2) дает необходимую кратковременную перегрузочную способность преобразователя частоты. В преобразователях частоты BITZER VARIPACK (см. выше) это уже учтено в конструкции.](../Images/png/9007199553599243__ru__Web.png)
, умноженный на коэффициент компенсации конкретного компрессора (для спиральных компрессоров: FS = 1.2)
дает необходимую кратковременную перегрузочную способность преобразователя частоты.
В преобразователях частоты BITZER VARIPACK (см. выше) это уже учтено в конструкции.
