Verdichter auswählen mit der BITZER SOFTWARE

Beispiel:

Rahmenbedingungen für Berechnungsbeispiel in der BITZER SOFTWARE

Kälteleistung
3 Verdichter

300 kW

Betriebsbedingungen

to = -35°C
tc = +35 °C
Δtoh = 1 K

Netzspannung

400 V / 3 / 50 Hz

Economiserbetrieb

ECO-Betrieb mit Mitteldruckbehälter
Flüssigkeitstemperatur ca. -18 °C

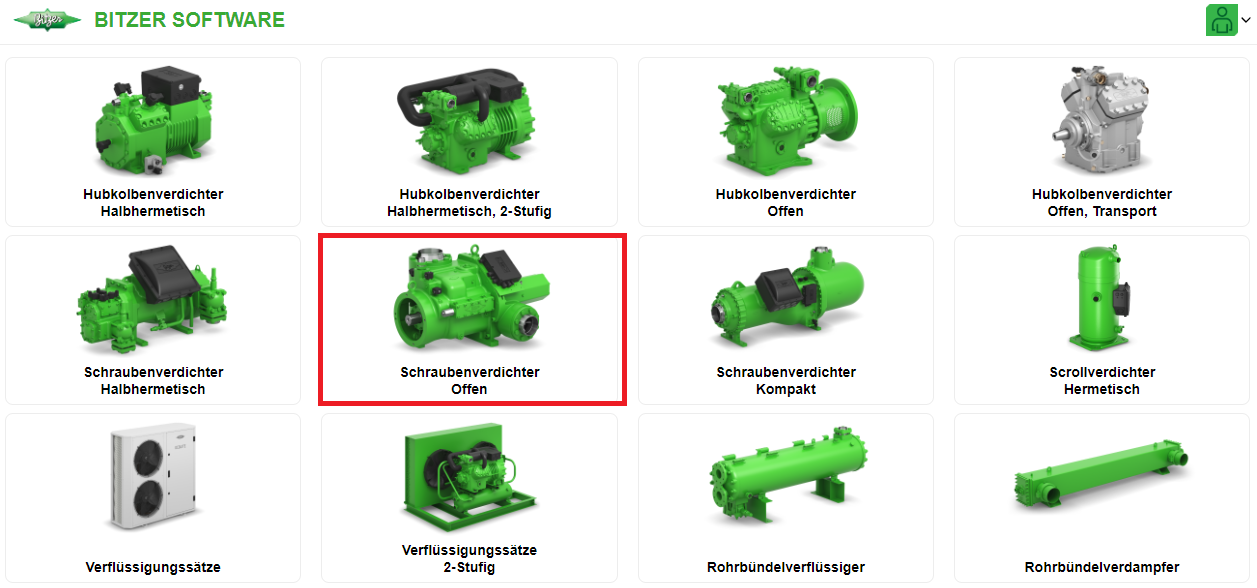

1. Auf der Startseite: Verdichtertechnologie Schraubenverdichter Offen wählen

Verdichtertechnologie Schraubenverdichter Offen wählen
Verdichtertechnologie Schraubenverdichter Offen wählen

2. Rahmenbedingungen auswählen bzw. eingeben (Punkte 1-10), anschließend Berechnung durch klicken auf die Schaltfläche starten

Zoom
Rahmenbedingungen auswählen bzw. eingeben und Berechnung starten

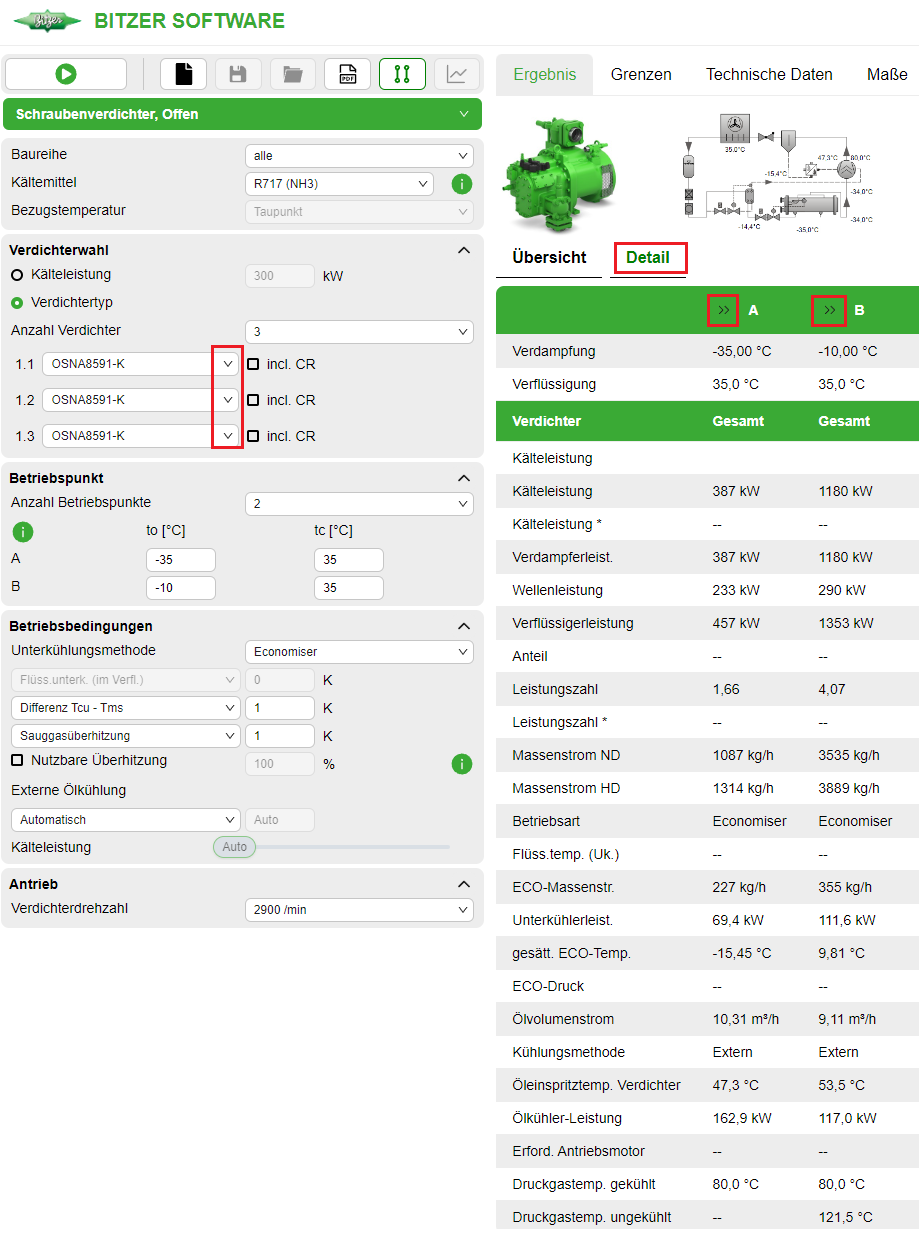

3. Details der Berechnung anzeigen und manuelle Verdichterauswahl

Die von der BITZER SOFTWARE für den Betriebspunkt ausgewählten Verdichter können durch Anklicken der Pfeilsymbole neben den Verdichternamen manuell geändert werden. Anschließend durch klicken auf die Schaltfläche erneut berechnen.

Über den Reiter Detail und weiter durch klicken auf das Symbol neben den Punkten A (Betriebspunkt) und B (Startpunkt), werden zudem alle Berechnungsdetails der ausgewählten Verdichter angezeigt. Weitere Informationen können durch klicken auf die Reiter Grenzen, Technische Daten, Maße, Informationen, Dokumentation angezeigt werden.

Details der Berechnung anzeigen und manuelle Verdichterauswahl
Details der Berechnung anzeigen und manuelle Verdichterauswahl
