ECOLITE LHL3E et LHL5E

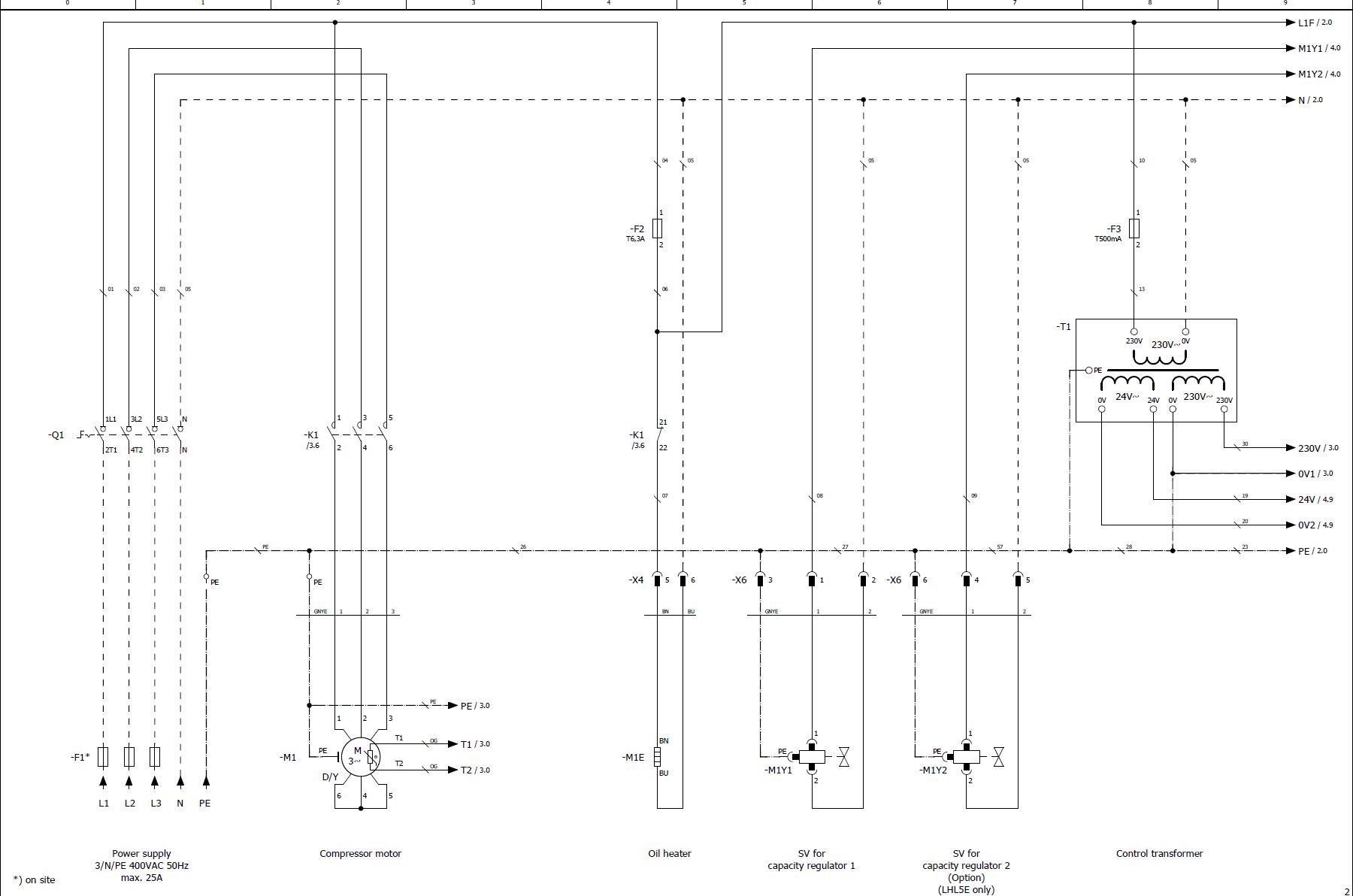

LHL3E et LHL5E - partie 1
LHL3E et LHL5E - partie 1
LHL3E et LHL5E - partie 2
LHL3E et LHL5E - partie 2
LHL3E et LHL5E - partie 3
LHL3E et LHL5E - partie 3
LHL3E et LHL5E - partie 4
LHL3E et LHL5E - partie 4

Dernière modification du schéma :

15.11.2023

Abr.

Composant

B1

Régulateur

B3

Transmetteur de haute pression (conduite de liquide)

B4

Transmetteur de basse pression (conduite d’aspiration)

C1

Condensateur de service ventilateur 1

C2

Condensateur de service ventilateur 2

F2

Fusible d’une puissance de 230 V

F3

Fusible du circuit de commande

F5

Pressostat haute pression

F6

Pressostat basse pression

K1

Contacteur principal

K03

Module du compresseur

K5

Relais de récupération de la chaleur (option, seulement LHL5E)

M1

Compresseur

M1E

Réchauffeur d’huile

M1Y1

CRII MV1

M1Y2

CRII MV2 (option, seulement LHL5E)

M2

Ventilateur 1

M3

Ventilateur 2 (seulement LHL5E)

M4

Ventilateur additionnel

N2

Module de commande du ventilateur

OLC-K1

Contrôle d’huile (option)

Q1

Commutateur de maintenance

R3

Sonde de température du gaz de refoulement

R4

Sonde de température ambiante

R5

Sonde de température de chambre frigorifique (option)

R8

Sonde de température du gaz d’aspiration

SE-B*

Dispositif de protection

S12

Commutateur de porte

T1

Transformateur de commande

Les couleurs des câbles sont notées conformément à la norme IEC DIN60757.

Documents techniques complémentaires :
