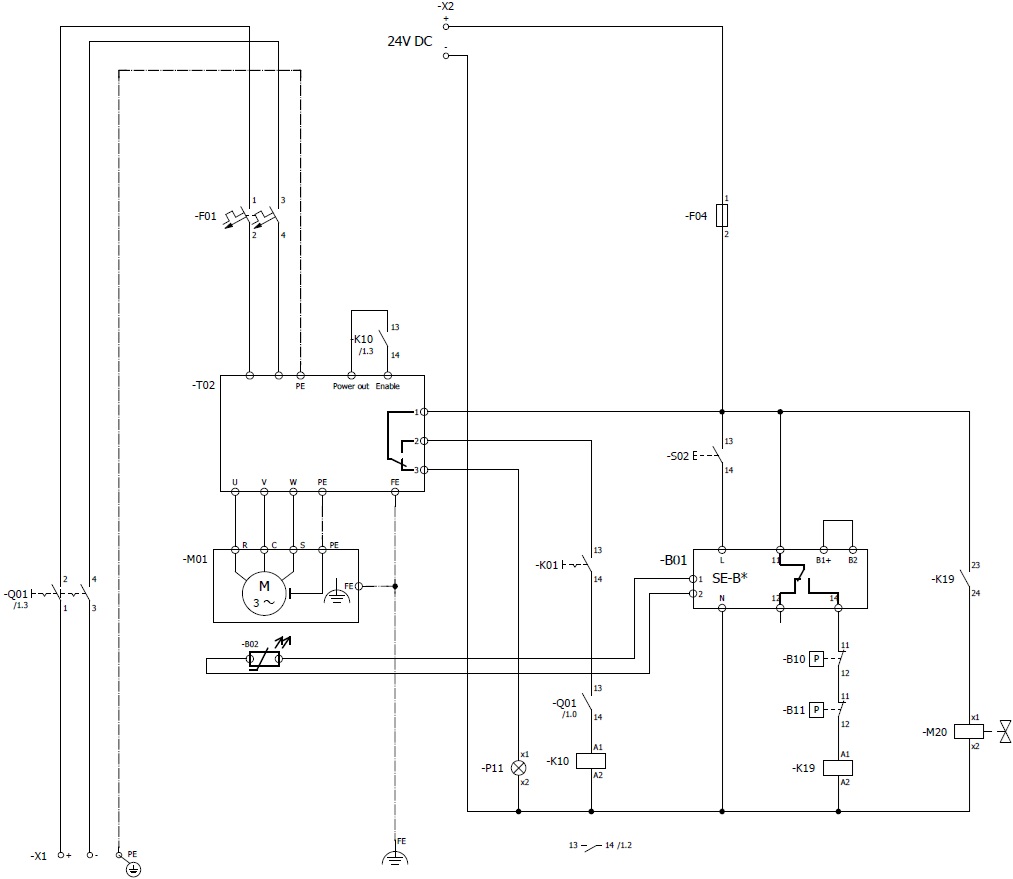

ELV mit SE-B*

B01

Verdichterschutzgerät

B02

Druckgas-/Öltemperaturfühler

B10

Hochdruckschalter

B11

Niederdruckschalter

F01

Hauptsicherung

F04

Sicherung des Verdichterschutzgeräts oder Verdichtermoduls

K01

Übergeordneter Regler

K10

Hilfsrelais für Verdichterstatusmeldung

K19

Hilfsrelais: Sicherheitskette ist freigeschaltet

M01

Verdichtermotor

M20

MV für Flüssigkeitsleitung

P11

Leuchte: FU-Störung

Q01

Hauptschalter

Q02

Schütz für erste Teilwicklung (PW) oder Hauptschütz (Y/Δ) oder Verdichterschütz bei Direktanlauf

S02

Entriegelung der Verdichtersicherheitskette

T02

Frequenzumrichter (FU)
