OS.B85 Ergänzung Booster

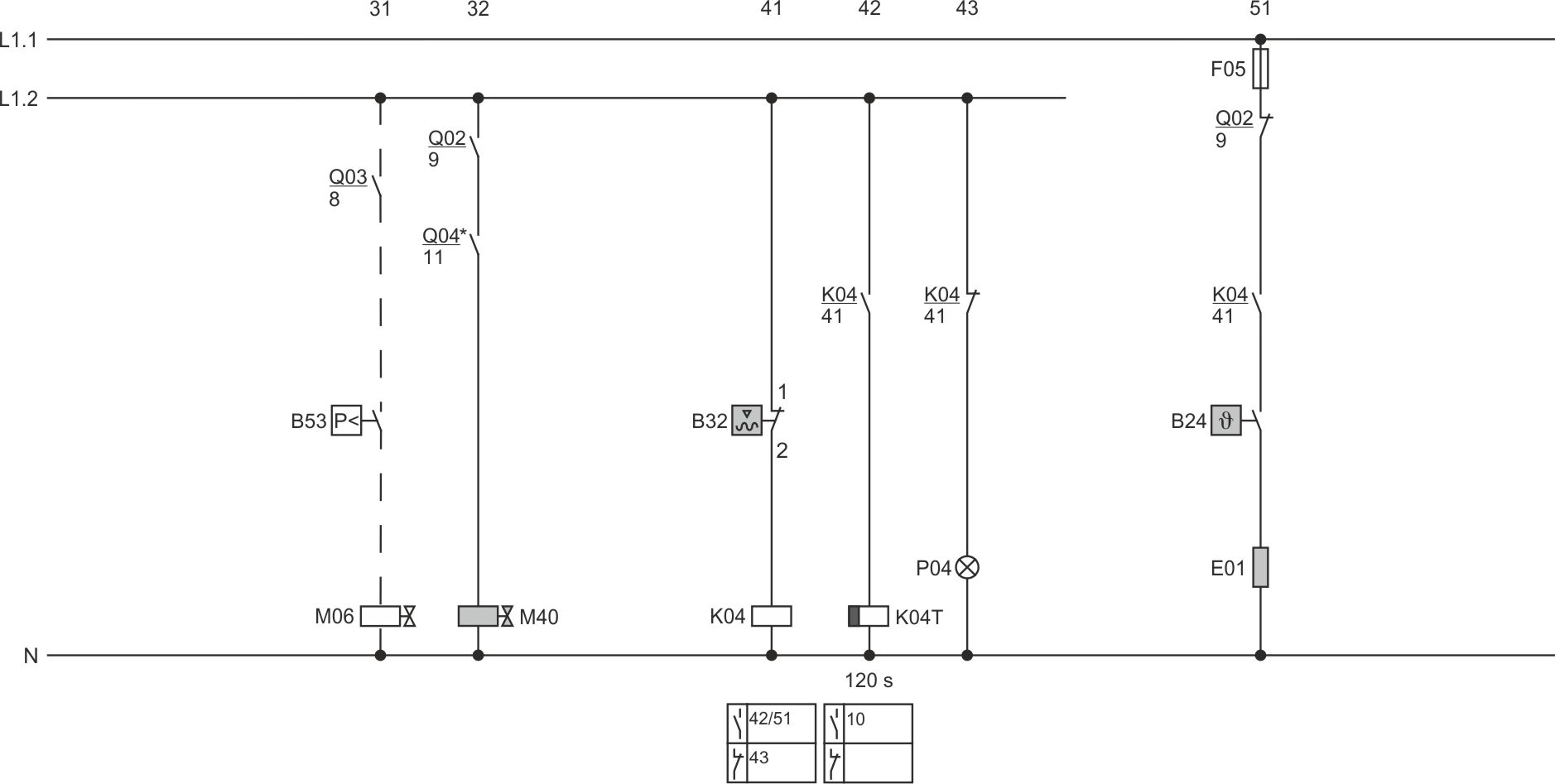

Ergänzung zum Prinzipschaltbild für OS.85 Booster: Bei der OS.B85-Ausführung ist ein Magnetventil in der Öleinspritzleitung (M40) nötig. Pfade:31: ECO-Betrieb, optional32: Magnetventil in der Öleinspritzleitung41 .. 43: Ölniveauüberwachung51: Ölheizung
Ergänzung zum Prinzipschaltbild für OS.85 Booster: Bei der OS.B85-Ausführung ist ein Magnetventil in der Öleinspritzleitung (M40) nötig. Pfade:
31: ECO-Betrieb, optional
32: Magnetventil in der Öleinspritzleitung
41 .. 43: Ölniveauüberwachung
51: Ölheizung

Letzte Bearbeitung des Bilds:

21.09.2022

Legende Prinzipschaltbild Ergänzung Booster

Abk.

Bauteil

B24

Ölthermostat

B32

Ölniveauwächter am Ölabscheider

B53

ECO-Zuschaltung

E01

Ölheizung

E02

Anschlusskastenheizung

F05

Sicherung der Ölheizung

K04

Hilfsrelais für Ölüberwachung

K04T

Zeitrelais für Ölniveauwächter

M06

MV für Economiser (ECO)

M40

MV in der Öleinspritzleitung

P04

Leuchte: Störung der Ölversorgung

Q02

Schütz für erste Teilwicklung (PW) oder Hauptschütz (Y/Δ) oder Verdichterschütz bei Direktanlauf

Q03

Schütz für zweite Teilwicklung (PW) oder Dreieckschütz (Y/Δ)

Q04

Sternschütz (Y/Δ)
