HS.53 .. 74 mit SE-E* und SE-B*

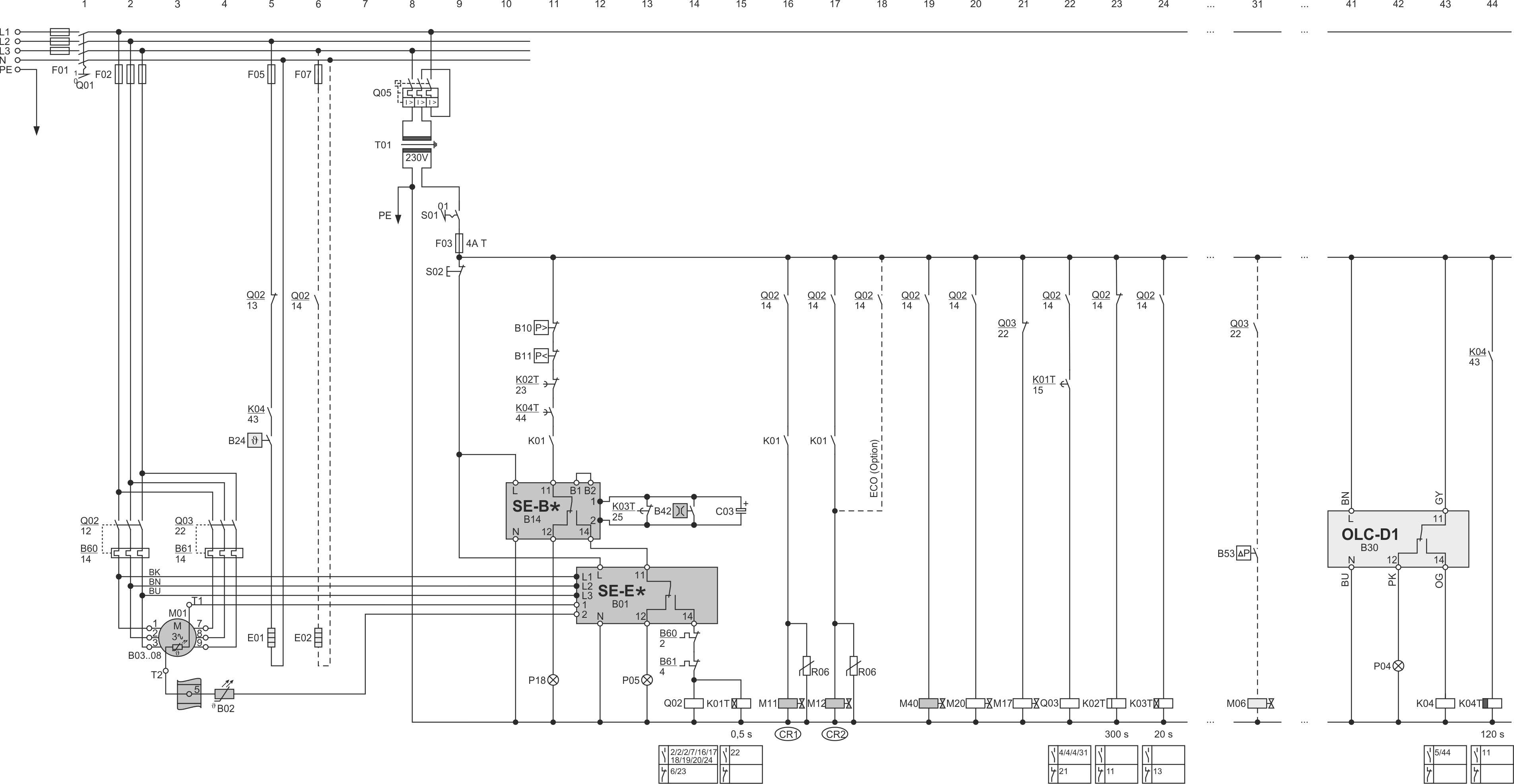

HS.53 .. HS.74 Schraubenverdichter: Beispiel für Anschluss von SE-E* (z.B. SE-E4) im Anschlusskasten und SE-B* (z.B. SE-B2) im Schaltschrank.Die Polung der orangenen Anschlusskabel am SE-B* Schutzgerät muss mit einem Messgerät ermittelt werden.
HS.53 .. HS.74 Schraubenverdichter: Beispiel für Anschluss von SE-E* (z.B. SE-E4) im Anschlusskasten und SE-B* (z.B. SE-B2) im Schaltschrank.
Die Polung der orangenen Anschlusskabel am SE-B* Schutzgerät muss mit einem Messgerät ermittelt werden.

Letzte Bearbeitung des Bilds:

24.05.2021

Abk.

Bauteil

C03

Elektrolytkondensator

B42

Öldurchflusswächter

K01T

Zeitrelais "Überwachung der Ölversorgung"

B02

Druckgastemperaturfühler

werkseitig verdrahtet

bauseitig verdrahten
