CS.65 .. 95 mit SE-i1, PW-Anlauf, stufenlose Leistungsregelung, Basissensorenbausatz

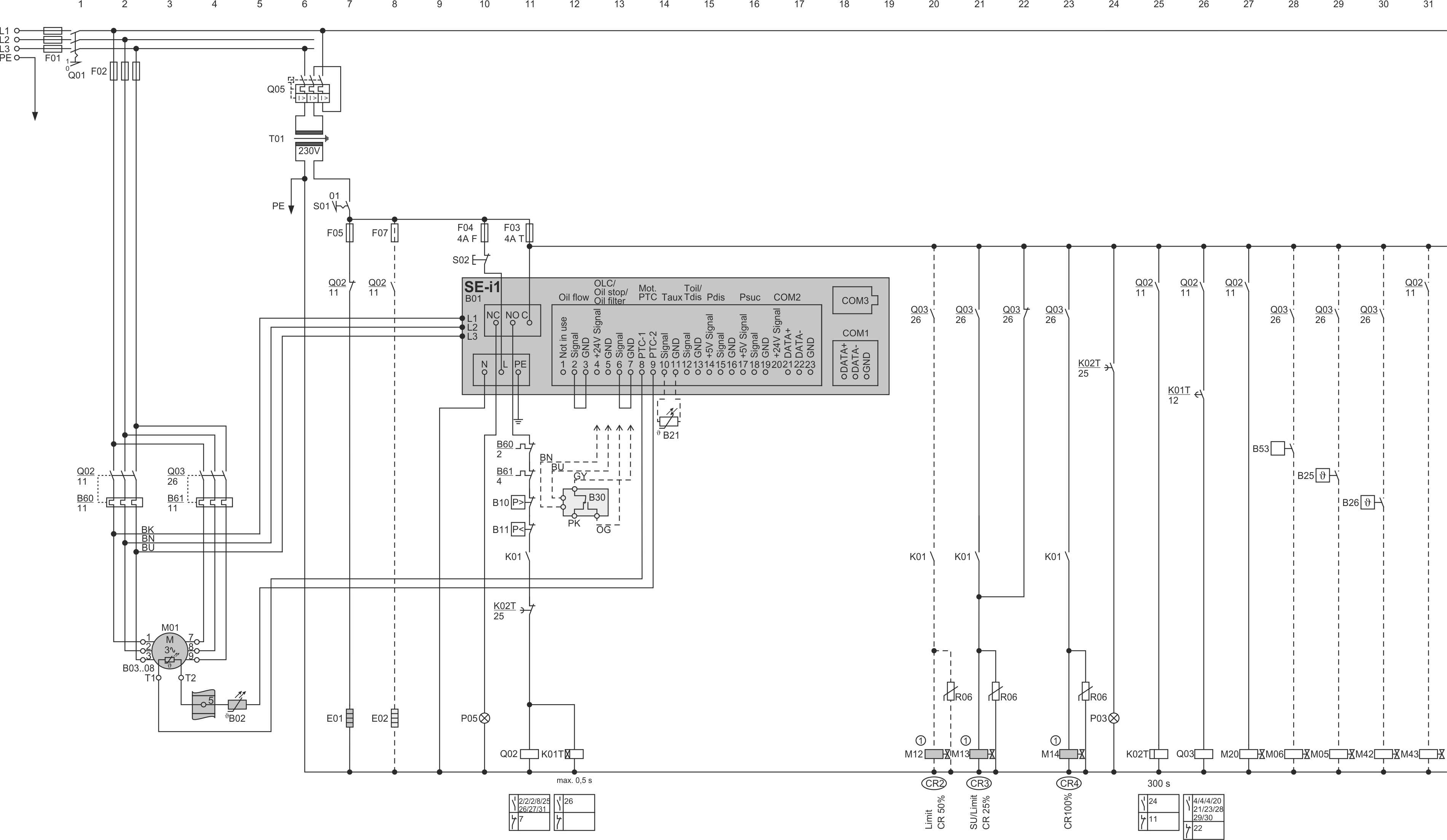

Kompaktschraubenverdichter CS.65 .. CS.95 mit Schutzgerät SE-i1, Teilwicklungsanlauf und stufenloser Leistungsregelung, Basissensorenbausatz
Kompaktschraubenverdichter CS.65 .. CS.95 mit Schutzgerät SE-i1, Teilwicklungsanlauf und stufenloser Leistungsregelung, Basissensorenbausatz

Letzte Bearbeitung des Bilds:

01.10.2018

Legende Prinzipschaltbilder CS.65 .. CS.95 Verdichter

Abk.

Bauteil

B2

Steuereinheit (Kältebedarf) oder Befehl für Verdichteranlauf (Freigabesignal vom Anlagenregler) oder Regler Ein/Aus

B6

Hochdruckmessumformer

B7

Niederdruckmessumformer

F1

Hauptsicherung

F2

Verdichtersicherung

F3

Steuerkreissicherung

F4

Sicherung der Ölheizung

F5

Hochdruckschalter

F6

Niederdruckschalter

F7

Einschaltverzögerung "ECO"

F8

Ölniveauschalter (minimales Ölniveau), Option

F9

Steuerthermostat "LI"

F10

Steuerthermostat für zusätzliche Öleinspritzung

F13

Überstromrelais "Motor" (1. Teilwicklung und Stern-Dreieck)

F14

Überstromrelais "Motor" PW2

F17

Steuertransformatorsicherung

F21

Sicherung des Heizelements im Anschlusskasten

F30

Sicherung des Verdichterschutzgeräts

H1

Leuchte "Störung SE-i1"

H2

Leuchte "Pausenzeit"

K1

Schütz "1. Teilwicklung" (PW) oder Hauptschütz (Stern-Dreieck)

K2

Schütz "2. Teilwicklung" (PW) oder Dreieckschütz (Stern-Dreieck)

K3

Sternschütz (Stern-Dreieck)

K2T

Zeitrelais "Pausenzeit" 300 s

K3T

Zeitrelais "Teilwicklung" 0,5 s oder "Stern-Dreieck" 1 s (CS.95: 1,5 .. 2 s)

K5T

Zeittaktrelais "CR4" Blinkfunktion ein / aus 10 s

M1

Verdichter

Q1

Hauptschalter

R1

Ölheizung

R2

Öltemperaturfühler (CS.: PTC ② oder NTC ➂)

R3-8

PTC-Fühler im Motor (CS.)

R9

Heizelement für Anschlusskasten

R10

Optionaler Temperaturfühler

S1

Steuerschalter (ein/aus)

S2

Entriegelung "SE-i1"

T1

Steuertransformator (Beispiel für 230 V, erforderlich gemäß EN60204-1)

U

Entstörglied: Varistor oder RC-Glied integriert in der Magnetventilkupplung, bei Bedarf

Y1

Magnetventil "Leistungsregler" ➀

Y2

Magnetventil "Leistungsregler" ➀

Y3

Magnetventil "Leistungsregler" ➀

Y4

Magnetventil "Leistungsregler" ➀

Y5

Magnetventil "Flüssigkeitsleitung"

Y6

Magnetventil "ECO"

Y7

Magnetventil "LI"

Y8

Magnetventil "zusätzliche Öleinspritzung"

Y9

Magnetventil "Ölkühlerleitung"

① Impulszeit ca. 0,5 s .. max. 1 s, abhängig von der Anlagencharakteristik.

② im Basis-Sensorenbausatz enthalten.

③ im kompletten Sensorenbausatz bzw. Sensoren-Komplettierungsbausatz enthalten.
